會員注冊輕巧實用的多芯電纜（網線）檢測電路（NE555）,Wire tester
關鍵字：NE555,電纜測試，網線測試
作者：陳吹信
該電路能檢查成束導線或多芯電纜兩端是否為同一束導線或同一根電纜，能檢查一束導線或一根電纜中是否有導線斷路或短路，能對成束導線或多芯電纜兩端進行校對線號。該電路體積小、重量輕、操作簡單、使用方便、檢查快速準確，功耗低等優點，在實際應用中有一定的借鑒意義。

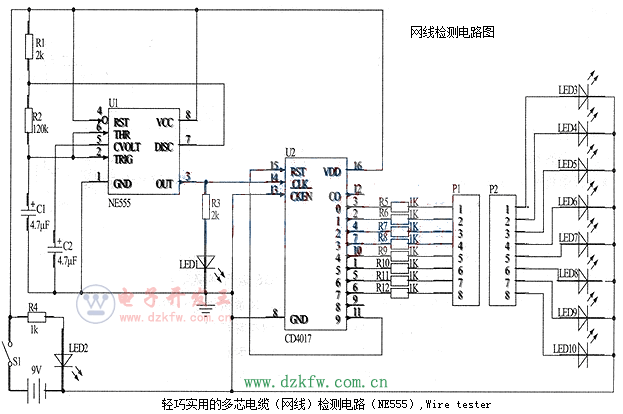

電路的工作原理。電路原理圖如下圖所示，整機采用9V干電池供電。當合上電源開關S1時，給整個電路供電，電源指示燈LED2發光，NE555集成芯片開始工作，其工作狀態為多諧振蕩，3腳輸出一個占空比約為50%的矩形脈沖，LED1此時開始閃爍，該脈沖輸入到CD4017集成芯片的14腳，此時CD4017開始計數，輪流輸出高電平，此高電平通過電阻到達P1的各個端口。P1與P2中間連接多芯電纜，如果多芯電纜的各條線路導通，則LED3-LED10輪流導通，出現閃爍；如果多芯電纜有一條線路斷開，則與其對應的LED燈不會發光；如果多芯電纜連接的線號不對，則二極管發光的順序就不對，通過這種原理，達到檢測多芯電纜的目的。
作品調試。合上開關Sl，接通電源，LED2發光，用手感應主要芯片是否會發熱，無異常的現象；后來發現LED1不會閃爍，問題出現，猜測NE555芯片的3腳沒有輸出脈沖波。用示波器檢測，果然沒有波形輸出，此時認真檢查所焊接的電路是否出現短路或斷路情況，用數字萬用表檢測各連接點是否導通，發現線路并無異常；查閱有關NE555芯片的資料，特別是作為多諧振蕩器時各引腳的接法；分析NE555的5腳沒有接電容到地，容易引起高電平串擾。于是在NE555芯片的5腳加一個4.7μF的電容到地，消除高電平串擾；再次接通電源，用示波器檢測NE555的3腳波形，測得3腳輸出一個占空比約為50%的脈沖波，，這時LED1出現閃爍。用一條完好的網線進行測試，通電后發現發光二極管LED3～LED10輪流發光，且發光的頻率能夠與LED1同步，即LED1發光閃爍一次，LED3～LED10有一個燈與其同時發光閃爍，最后將網線的里的一根線路剪斷進行測試，通電后對應的LED5沒有發光，其余的7個LED燈能夠逐一輪流點亮，而且能夠與LED1同步，于是檢測成功。
