經濟實用的多路紅外線防盜報警器,Infrared burglar alarm

關鍵字：紅外防盜電路圖

作者：潘建新

 　　這款家居多路紅外線防盜報警器，既能起到阻嚇人屋盜竊者，又能起到保護家居的作用。

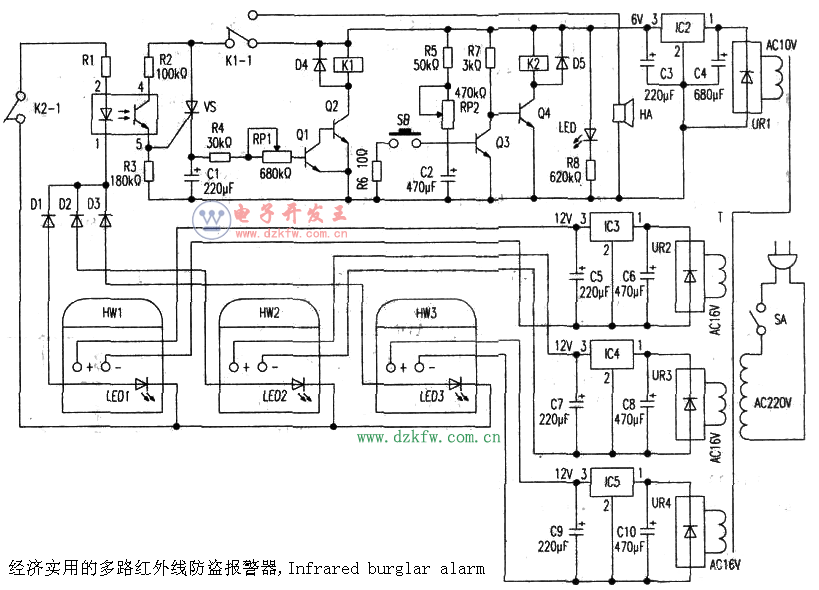

　　1.作原理：電路原理見附圖。該電路由四組穩壓電路、三個紅外線人體探頭、光電耦合隔離電路、可控硅觸發電路、定時電路、控制執行電路、瞬時吸合延時釋放保持控制電路組成。首先接上220V交流電，合上SA開關，220V交流電經變壓器T降壓、UR1、UR2、UR3、UR4整流及穩壓后，分別輸出6V和12V穩壓直流電，6V穩壓電源供主機使用，12V穩壓電源供紅外線人體探頭使用。剛接通電源時，HW1、HW2、HW3里的LED1、LED2、LED3發光指示二極管自動閃爍十?dāng)?shù)秒（LED1、LED2、LED3是紅外線人體探頭內的發光指示二極管）。本裝置正是利用此閃爍信號源，通過外圍電路回路所產生的驅動電流，經光電耦合隔離電路，觸發單向可控硅導通，帶動相應電路動作。為了防止第一次開機時誤報警，采用了瞬時吸合延時釋放保持控制電路（由R5、PR2、C2、R7、Q3、Q4、K2組成）。

　　剛接通電源時，由于電容C2兩端電壓為零且不能突變，Q3三極管基極得不到電壓，處于截至狀態。04三極管基極與發射極之間得到正向偏置，04三極管飽和導通，繼電器K2繞組得電吸合（吸合時間要大于HW1～HW3里的LED1～LED3發光指示二極管自動閃爍時間），K2-1常閉觸點斷開。隨著C2兩端電壓逐漸升高，C2兩端電壓高于Q3三極管基極閥值電壓時，Q3三極管導通。

　　隨著Q3三極管導通，Q4三極管基極失去電壓，繼電器K2繞組失電釋放，K2-1常閉觸點恢復常閉狀態，并且一直保持這種狀態。在待機狀態時，vs單向可控硅G極處于臨界觸發狀態．VS可控硅不導通。若此時有人在HW1～HW3紅外線監控范圍內走動，紅外線人體探頭HW1～HW3里的LED1～LED3任意一個發光指示二極管閃爍十?dāng)?shù)秒。這時，并接LED1～LED3兩端回路電流經ICl光電耦合隔離電路，足以觸發單向可控硅VS的G極，使單向可控硅VS導通。隨著可控硅VS導通，正6V穩壓電源通過繼電器常閉觸點Kl-l經可控硅VS的陽極、陰極接通電容C1，回到電源負端，形成一充電回路。Ql、Q2三極管基極與發射極之間得到正向偏置，Ql、Q2達林頓管導通，繼電器Kl吸合。繼電器Kl吸合后，K1-1常開觸點接通HA高響度蜂鳴器，報警器開始工作。當K1-1常閉觸點斷開的瞬間，可控硅VS截止，電容C1開始放電。定時一段時間后，隨著定時電路里C1放電電流的逐漸減少，Ql、Q2集電極放大電流小于繼電器Kl的吸合電流時，繼電器無法維持吸合，繼電器Kl繞組失電釋放，Kl-l觸點恢復常開狀態，報警器停止工作，進入待機狀態。

　　2．元件選擇：HW1～HW3為XP-40紅外線人體探頭；VS為MCR100-6單向可控硅：Kl、K2為4098小型6V繼電器：

　　SA為小型撥動開關；SB為小型接通開關；HA為6～12V高響度蜂鳴器：UR1、UR2、UR3、UR4為1N4001整流二極管；Dl～D5為1N4148；Ql～Q4為9014三極管；p值≥80；T為3Ⅳ5瓦優質變壓器；C1～C4耐壓16V；C5～C10耐壓25V；IC1為4N25光電耦合器；IC2為AN7806三端固定穩壓集成塊：IC3～I(xiàn)C5為AN7812三端固定穩壓集成塊。

　　3．調試與使用：該裝置調試簡單．按圖接線無誤即可調試。先不接紅外線探頭HWl～HW3的12V電源，接通220V市電，合上SA開關，繼電器K2馬上吸合（延時釋放時間控制在30秒左右，可通過PR2調節），延時片刻繼電器K2應釋放，并且一直保持這種狀態。接著用鑷子碰一下VS的G極，繼電器Kl應吸合，再用鑷子短接一下電容C1兩端，繼電器Kl應釋放，這部分調試就完成了。最后，接通紅外線人體探頭HW1～HW3的12V電源，接通220V市電，看到紅外線人體探頭里的發光指示二極管閃爍時，報警器開始工作．按附圖所示數值，15分鐘左右定時時間到后（時間長短可通過PR1調節），報警器應停止工作，全部調試即告完成。使用時，將該機裝入盒里，紅外線人體探頭安裝在主人房門外、大廳內、陽臺內上方適當高度的地方，調節好角度和監控范圍。該裝置對6V電源要求不高，繼電器能夠可靠吸合，就不需要用到穩壓電源。

　　每次使用前應斷開電源按下SB按鈕對C2放電，以免接通電源即報警。如果沒有找到多繞組變壓器，可將UR3、UR4整流輸入端并接于UR2整流輸入端。紅外線人體探頭每個耗電約20mA，整機耗電200mA左右，有興趣的話不妨一試。
