會員注冊無源停電報警器,Power failure alarm
關鍵字：停電報警電路圖，停電報警

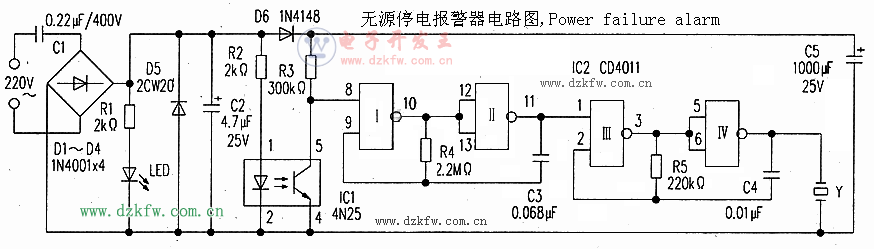

現在絕大多數學校都裝有自動打鈴裝置．但在電網突然停電后，往往要采取人工打鈴或啟動自備發電機．以保證學校正常作息時間不受影響。這里介紹的停電報警器不需要配備電池，當電網停電時，它能利用本身大電解電容所儲存的電能讓報警器發出持續約5分鐘急促的“嘟-嘟-”報警聲，以通知相關工作人員準備人工打鈴或啟動備用電源。該無源停電報警器電路如附圖所示。圖中IC2(CD4011)為2輸入端四與非門CMOS集成電路，它的I～Ⅳ四個單元組成兩個頻率不等的振蕩器(I、Ⅱ單元、R4、C3組成一個，Ⅲ、Ⅳ單元、R5、C4組成另一個)。在電源輸入端接上220V市電后．市電經C1限流，D1～D4整流，C2濾波，D5穩壓后，在C2兩端輸出15V左右的直流電。它被分成三路．一路經R1使紅色發光二極管LED發光，表示電網供電正常。另一路經R2加至光電耦合器Ic1(4N25)的①腳，使光電耦合器內藏的發光二極管發光，內藏的光敏三極管導通．內阻減小，使Ic2的I單元的輸入端⑧腳為低電平，振蕩器停振．壓電陶瓷片無聲。第三路是經D6向C5充電，使C5充上約15v直流電，作為電網停電后該報警器的電源。一旦市電停電，C2儲存的電荷將通過R1和LED泄放，并很快泄放完畢．這時有電指示燈LED熄滅．表示市電停電。與此同時。IC1內藏的發光二極管也隨之熄滅，內部的光敏三極管由導通變為截止，IC2的⑧腳為高電平。于是IC2和相關元件組成的兩個振蕩器起振，壓電陶瓷片Y就會發出“嘟-嘟-”的報警聲，此時由于D6截止，C5儲存電荷不會送到D6左邊電路中去，加之IC2為CMOS電路，耗電極省，故C5儲存的電能足可維持陶瓷片發聲5分鐘之久。若覺時間不長，加大C5容量，還可以延長Y的發聲時間。當電網恢復供電時．LED又會點亮，IC2⑧腳輸人低電平，振蕩器停振，壓電陶瓷片停止發聲．C5又被充滿電荷，以備下次停電作為電源使用。
光電耦合器IC1采用的型號為4N25，它為雙列直插式6腳塑料封裝，③、⑥腳為空腳，只用①、②、④、⑤腳，D5為1／2W 15V穩壓二極管．如2CW20。C1為CBB-400V聚苯電容器。C3、C4為CT1型瓷介電容。耐壓100V即可。Y采用FT-27或HTD27A-l型壓電陶瓷片。
如想改變“嘟-嘟-”聲的斷續頻率，可調整電阻器R4或電容C3的數值。若想改變“嘟-”聲的音調高低．可調整電阻R5或電容C4的數值。增或減C5的數值，可延長或縮短停電后報警聲的持續時間。
