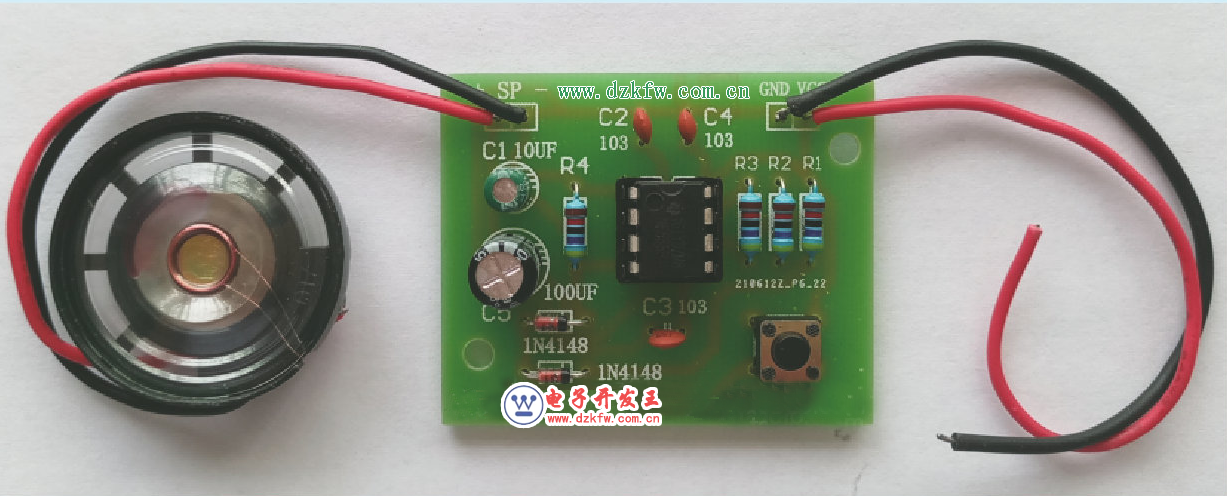

會員注冊功能介紹：該套件是一種能發出“叮、咚"聲的門鈴的電路。它是利用一塊時基電路集成塊和外圍元件組成的。
它的音質優美逼真，裝調簡單容易、成本較低，耗電量較低。核心IC便是時基電路集成塊555，它構成無穩態多諧振蕩器。按下按鈕S1（裝在門上），振蕩器振蕩，振蕩頻率約700HZ，揚聲器發出“叮"的聲音。與此同時，電源通過二極管D1給C1充電。放開按鈕時，C1便通過電阻R1放電，維持振蕩。但由于的斷開，電阻R2被串入電路，使振蕩頻率有所改變，大約為500HZ左右，揚聲器發出“咚"的聲音。直到C1上電壓放到不能維持555振蕩為止。“咚"聲的余音的長短可通過改變C1的數值來改變。
電路原理：電路圖中的NE555和R1、R2、R3、D1、D2、C1構成了一個多謝振蕩器，S1是叮咚門鈴的按鈕開關，在平日，按鈕開關處于斷開的狀態，此時D1沒有導通，D2反向截止，所以NE555的第4腳一直處于低電平，因NE555的第4腳是復位端，當接入低電平時使其復位，所以3腳無輸出，揚聲器不響。當S1閉合時，D1/D2正向導通，C1兩端電壓升高，此時NE555的低4腳于高電平，無法使其復位，R1/R2/R3以及NE555和C3構成了一個多謝振蕩器。此時f=1/0.7(R+2R2) C2約等于1013HZ（R為D2與R2的電阻和，約為47K歐）。松開sw時，已經充滿電的C1開始放電，R2、R3、C2和NE555 構成一個多謝振蕩器，此時f=1/0.7（R1+R2十2R3）C1約等于760HZ。
常見問題：
1二極管IN4148正負極焊錯，有黑色的一邊對應板子上有橫杠的一邊。
2．芯片方向放反，芯片和底座的缺口要跟板子上的缺口方向一致。
3．電解電容正負極焊錯，長腳是正極，注意容值跟板子對應。
4．焊喇叭線導致喇叭損壞，不要焊線在喇叭原有的焊點上，要在原有焊點的外側放焊錫再焊線。
5．正負極接線接錯，接錯燒壞芯片，VCC是正極，GND是負極。
6．電壓要合適，工作電壓4.0一7.0v。
