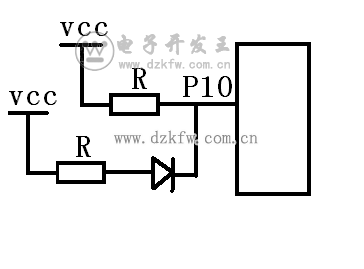

會員注冊加上下拉電阻就是加在單片機管腳的帶負(fù)荷能力.如上拉電阻的接法就是電源正通過一個合適阻值的電阻后接到需上接的管腳即可.
上拉就是將不確定的信號通過一個電阻嵌位在高電平，電阻同時起限流作用。
同理，下拉就是將不確定的信號通過一個電阻嵌位在低電平，電阻同時起限流作用。
上拉是對器件注入電流；下拉是輸出電流，只是弱強。
上拉電阻的阻值不同，沒有什么嚴(yán)格區(qū)分,對于非集電極（或漏極）開路輸出型電路（如普通門電路）提升電流和電壓的能力是有限的，上拉電阻的功能主要是為集電極開路輸出型電路輸出電流通道。
總之一句話，你想讓他正常情況為高電平，就加上拉電阻；為低電平就加下拉電阻，一般都為5到10K的電阻。
