會員注冊CD4013遙控插座電路,Electric outlet
關鍵字：CD4013,插座電路圖

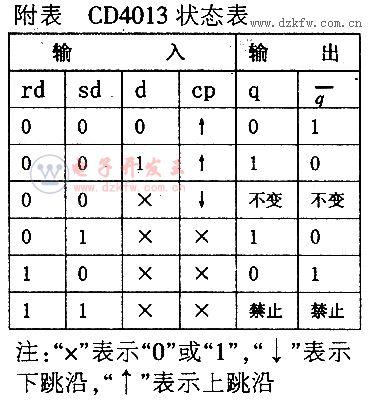

最近，朋友的一個遙控插座不能斷電，請筆者幫忙檢修。打開后，通過檢測，發現是雙向晶閘管已擊穿。更換后故障排除。為了方便讀者自制或檢修，筆者根據實物繪出了如圖1所示電路(電路元件編號系筆者所注)。該遙控插座主要由電源、紅外線接收處理和插座電源通斷三部份電路所構成。其原理是：當將遙控插座插入市電插座后，交流電經C1限流、DL整流、R2再次限流、C2濾波、W穩壓后得到約10v電壓。該電壓一路經R3限流后加至紅色指示燈Q正極，在雙向晶閘管導通后，由于控制管VT集電極為低電平，故紅色指示燈Q被點亮，指示遙控插座已得電。另一路再經R6降壓后得到約5 V電壓。此電壓一路經電感L及C4進一步濾除干擾后．作為紅外線接收及處理集成塊IC1(SFH505A)供電，送往其①腳。另一路作為控制插座電源通、斷用的雙D觸發器IC2(CD4013BP)電源，直接送往Ic2的⑨腳和（14）腳。當按下遙控器控制按鍵時．遙控器所發射的紅外線信號被Ic1所接收。經內部整形、放大、譯碼后從③腳輸出一組負脈沖信號。于是，控制管VT1截止．集電極變為高電平．即有正脈沖觸發信號加至雙D觸發器Ic2的輸入端（11）腳(CD4013BP的引腳功能見圖2)，由于Ic2⑧腳為低電平，⑨腳為高電平，⑩腳為低電平，由CD4013BP狀態表(見附表)
可知，其輸出端（13）腳應輸出高電平，即Ic2的另一單元輸入端③腳為高電平。由于②腳(1)與⑤腳相連，且為低電平，④腳、⑥腳也因接地為低電平，由Ic2狀態表可知，輸出端總與q電平相反，即⑤腳總與①腳電平相反，(在cp端受正脈沖觸發情況下，q端與d端電平總相同)因此．在Ic2③腳受正脈沖觸發后，1q端為了能與1d端電平相同就必須翻轉。故1q端輸出高電平→控制管VT2導通→雙向晶閘管VH受觸發導通→插座CZ上得電→插座上用電器得電工作。而1q端一旦翻轉，1端(即1d端)電平也跟著翻轉，仍與1q端相反。因此，當1cp端再次被觸發后仍會使1q端電平翻轉。故1q端將輸出低電平→控制管VT2截止(由于VT2截止，集電極為高電平，故紅色指示燈Q熄滅)→雙向晶閽管VH在交流電過零時關斷→插座CZ上失電→插座上用電器停止工作。……其結果就是cp端每被觸發一次．1q端電平就翻轉一次。即每按一次遙控器控制按鍵．遙控插座上就按得電→失電→得電→…．規律變化。圖1中C5、C6、C7、 R10、R11可使控制具有一定延時作用。
