會員注冊在電子線路中起著升壓、降壓、隔離、整流、變頻、倒相、阻抗匹配、逆變、儲能、濾波等作用。
當兩個電感線圈互相靠近時，一個電感線圈的磁場變化將影響另一個電感線圈，這種影響就是互感�；ジ械拇笮∪Q于電感線圈的自感與兩個電感線圈的耦合的程度，變壓器就是采用這個原理制作的。
變壓器工作原理
以單相變壓器為例，單相變壓器有兩個線圈共同繞在一個閉合鐵芯上，如右圖所示，其中與電源相連的線圈稱為原邊線圈，與原邊線圈相關的各量的標示符號均在右下角標注以角碼1，如U1、I1等，與負載項鏈的線圈稱為副邊線圈，相關度額各量的標示符號均在右下角標注角碼2，如U2、I2等。
此變壓器工作原理為：當變壓器的原繞組施以交變電壓u1時，便在原繞組中產生一個交變電流i1，這個電流在鐵芯中產生交變磁通Φ，因為原、副繞組在同一個鐵芯上，所以當磁通Φ穿過副繞組時，便在變壓器副邊產生感應電動勢e2（即變壓電壓）。變壓器中感應電動勢的大小是和線圈的匝數、磁通的大小及電源的頻率成正比。
變壓器是利用其一次（初級）、二次（次級）繞組之間圈數（匝數）比的不同來改變電壓比或電流比，實現電能或信號的傳輸與分配。

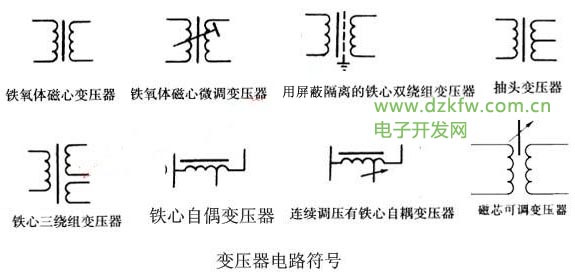

一、變壓器的電路符號
二、變壓器的分類
1、按工作頻率分類：
工頻變壓器：工作頻率為50Hz或60Hz
中頻變壓器：工作頻率為400Hz或1KHz
音頻變壓器：工作頻率為20Hz或20KHz
超音頻變壓器：20KHz以上，不超過100KHz
高頻變壓器：工作頻率通常為上KHz至上百KHz以上。
2、 按用途分類：
電源變壓器：用于提供電子設備所需電源的變壓器
音頻變壓器：用于音頻放大電路和音響設備的變壓器
脈沖變壓器：工作在脈沖電路中的的變壓呂，其波形一般為單極性矩形脈沖波
特種變壓器：具有一種特殊功能的變壓器，如參量變壓器，穩壓變壓器，超隔離變壓器，傳輸線變壓器，漏磁變壓器
通訊變壓器：用于通訊網絡中起隔直、濾波的變壓器

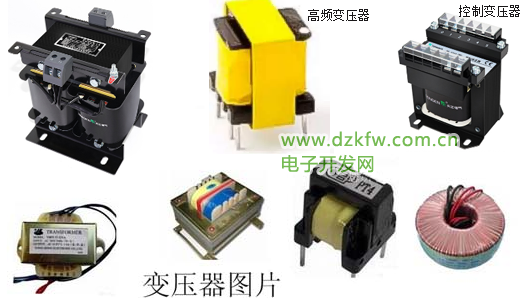

三、變壓器圖片
