會員注冊電位器是一種電子元件，通常用于控制電路中的電壓或電流，它由一個可旋轉的電阻器和一個滑動觸點組成，當電位器旋轉時，滑動觸點沿著電阻器表面移動，從而改變電路中的電壓或電流大小，本文會為您科普電位器的相關知識，包括電位器三個引腳怎么接等內容。
一、電位器三個引腳怎么接

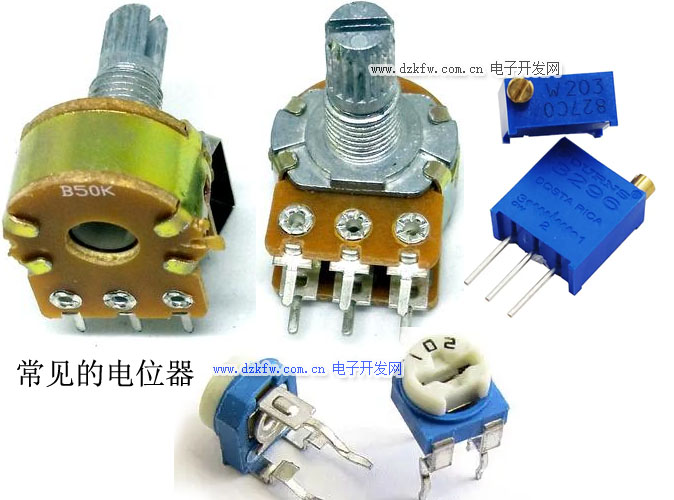

電位器是具有三個引出端、阻值可按某種變化規律調節的電阻元件，通常由電阻體和可移動的電刷組成。
當電刷沿電阻體移動時，在輸出端即獲得與位移量成一定關系的電阻值或電壓，由于它在電路中的作用是獲得與輸入電壓（外加電壓），成一定關系得輸出電壓，因此稱之為電位器。
電位器的電阻體有兩個固定端，通過手動調節轉軸或滑柄，改變動觸點在電阻體上的位置，則改變了動觸點與任一個固定端之間的電阻值，從而改變了電壓與電流的大小。
二、電位器在電路中的作用
1、用作分壓器
電位器是一個連續可調的電阻器，當調節電位器的轉柄或滑柄時，動觸點在電阻體上滑動，此時在電位器的輸出端，可獲得與電位器外加電壓和可動臂轉角或行程，成一定關系的輸出電壓。
2、用作變阻器
電位器用作變阻器時，應把它接成兩端器件，這樣花電位器的行程范圍內，便可獲得一個平滑連續變化的電阻值。
3、用作電流控制器
當電位器作為電流控制器使用時，其中一個選定的電流輸出端必須是滑動觸點引出端。
三、電位器的好壞怎么判斷
判斷電位器的好壞需要考慮以下幾個因素：
1、精度：電位器的精度是指其能否提供準確的電阻值或電壓輸出，如果電位器的精度較低，那么它在電路中的表現會不太可靠，通常情況下，電位器的精度可以通過查看其產品規格來確定。
2、溫度系數：溫度系數是指電位器在不同溫度下電阻值的變化率，如果電位器的溫度系數較高，那么隨著溫度的變化，電阻值也會發生較大的變化，這會影響到電路的性能。
3、轉動平穩度：轉動平穩度是指電位器旋鈕旋轉時是否順暢，如果電位器旋鈕有卡滯或者不平穩的情況，那么在使用時可能會產生漂移或者不均勻的信號輸出。
4、耐久性：電位器的耐久性是指其能夠承受多少次旋轉或使用，而仍然保持良好的性能，如果電位器的耐久性不好，那么在使用過程中就容易出現損壞或失效的情況。
5、阻值范圍：電位器的阻值范圍是指可以調節的電阻值的最大和最小值，如果電位器的阻值范圍不夠廣，那么就無法滿足某些特定的電路需求。
為了判斷電位器的好壞，可以進行以下測試：
1、測量電位器的電阻值，并與其標稱值進行比較。
2、在不同溫度下測量電位器的電阻值，并觀察其變化情況。
3、旋轉電位器旋鈕，并觀察其是否平穩順暢。
4、經過多次旋轉或使用后，觀察電位器是否仍然能夠保持良好的性能。
5、檢查電位器的規格書，確認其是否滿足電路設計要求。
