會員注冊電子滅蚊比傳統的滅蚊方法更加環保、安全、方便，再加上滅蚊效果良好，越來越受人們的歡迎。它是利用紫外光燈管發出的紫外線引誘蚊蟲，當蚊蟲觸及圓形的高壓電網時，電極被短接。蚊蟲擊斃。下面剖析一種線路簡單、成本低且容易制作的電擊滅蚊器。
1．電子滅蚊器電路及工作原理
電子滅蚊器電路

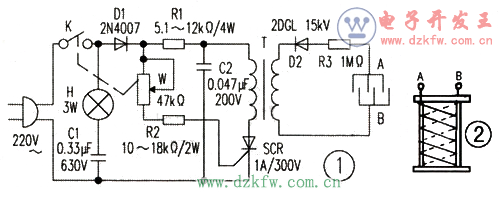

電路原理圖如圖1所示。它由紫外燈管發光電路、高壓直流發生器、高壓圓形電網等組成。紫外燈管發光電路由紫外燈管H和電容C1組成，直流高壓發生器由二極管D1、D2，電位器W、電阻R1、R2、電容C2。單向晶閘管SCR、脈沖變壓器T及限流電阻R3等組成。
當電源接通220V交流電時．紫外燈管H即點亮。其波長約253.7nm。利用蚊蟲趨光性引誘蚊蟲。當蚊蟲撲向紫外燈管時，必然先觸及到圓形高壓電網，結果受電擊而死。
圖1電路接通電源后．電源正半周由二極管D1整流后，通過降壓限流電阻R1、R2和電位器W，分別向單向晶閘管SCR的陽極與控制極提供正電壓。調整電位器W，使該通路電壓達到控制極的觸發電壓時，單向晶閘管SCR便導通，電容C2通過脈沖變壓器T的初級線圈和單向晶閘管SCR放電，C2的容量越大，脈沖變壓器T的次級線圈感應的電壓越高。當電源電壓從正變到零時，單向晶閘管SCR因流過的電流小于維持電流而關斷。之后，單向晶閘管SCR就承受電源的反向電壓。直到下一個周期觸發脈沖再次加到控制極上時重新導通。改變電位器W的值．就改變了導通角的大小。即能改變輸出電壓的高低。由于單向晶閘管SCR的頻繁導通和截止。形成高頻振蕩，在脈沖變壓器T的次級線圈上感應出10000V到15000V的高壓．經高壓硅堆D2整流，就在圓形電網上形成直流電擊高壓
2．元器件的選擇
脈沖變壓器T可選用12~14英寸黑白電視的行輸出變壓器。
紫外燈管H的功率可選用3W。高壓圓形電網需自制，電網可選用φ0.5mm左右鐵絲在塑料骨架上隔離繞制而成，如圖2所示。注意兩根鐵絲A、B不能有任何接觸．否則會造成短路，兩者之間的距離以2mm較為合適。
3．電子滅蚊器的電子制作及注意事項
本電擊滅蚊器除印刷電路板、高壓圓形電網需要自制外，其余元件均可買成品組裝。制作時燈管裝在圓網內，其余元件安裝在一個盒子里。若元件良好，安裝無誤時，接通電源，調節電位器，該電擊滅蚊器便能正常工作。雖然本電擊滅蚊器電壓較高。但電流在微安級，使用安全。即使不慎碰到了。只像針扎一下而已，不必驚慌失措。使用時，插上電源插頭，旋轉帶電源開關的電位器，即可接通電源，繼續旋轉可聽到高壓產生，圓形網內的紫外燈管發光。至此，電擊滅蚊器即制作成功。不用時，反向旋轉電位器即可關斷電源。
使用時，注意事項如下：
(1)正常使用時應將圓網掛在高處，以便取得良好的滅蚊效果。并防止小孩觸摸。
(2)最好在沒有其他光源的情況下使用。以免影響滅蚊效果。一般可在就寢后啟用。
(3)在關斷2分鐘內，由于網上電荷未泄放完畢，可能電擊人手，故不要觸及。
(4)由于紫外線對人體及眼睛有害，故燈管功率不宜過大，不要直視燈管。
