一、超聲波霧化器原理：超聲波霧化器利用電子高頻震蕩（振蕩頻率為1.7MHz 或2.4MHz，超過人的聽覺范圍，該電子振蕩對人體及動物絕無傷害），通過陶瓷霧化片的高頻諧振，將液態水分子結構打散而產生自然飄逸的水霧，不需加熱或添加任何化學試劑。與加熱霧化方式比較，能源節省了90%。另外在霧化過程中將釋放大量的負離子,其與空氣中漂浮的煙霧、粉塵等產生靜電式反應，使其沉淀，同時還能有效去除甲醛、一氧化碳、細菌等有害物質，使空氣得到凈化，減少疾病的發生。
一款超聲波霧化器電路：

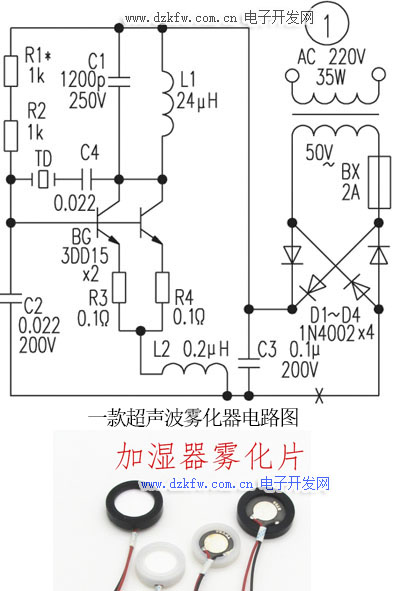

該超聲波霧化器電路結構簡單，采用雙管并聯三極管構成電容三點式振蕩器，直接推動超聲波換能器工作，且輸出功率較大。電路原理如圖１所示。
電路中，以兩只并聯晶體管為主構成一個大功率的高頻振蕩器，采用電容三點式振蕩電路，振蕩頻率是超聲波壓電換能器ＴＤ的固有頻率１．３ＭＨｚ。電感Ｌ１和電容Ｃ１組成的諧振回路在這里不決定振蕩頻率，而是決定振蕩幅度，它的諧振頻率比電路的振蕩頻率約低０．６ＭＨｚ，Ｌ２和Ｃ２諧振頻率大于電路的振蕩頻率，之所以用兩個諧振回路，是為了使電路的振蕩頻率更純。Ｒ１、Ｒ２是偏置電阻，調整Ｒ１使振蕩器輸出適中。Ｒ３、Ｒ４是功率平衡電阻。
元件選擇與制作
Ｃ１用云母電容器，Ｃ２用高頻損耗小且溫度系數小的高頻瓷介電容。
三極管選用功率５０Ｗ以上，反壓大于２００Ｖ的大功率三極管，兩管β值盡量一致，且應加足夠大的散熱片。
Ｒ３、Ｒ４需用線繞電阻，也可用電阻絲代替。

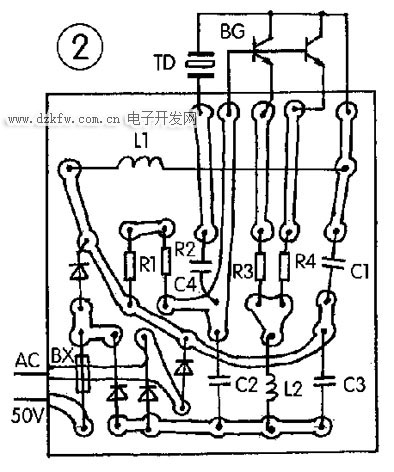

Ｒ１、Ｒ２功率應大于１Ｗ。Ｌ１用長６．５ｃｍ，外徑２ｃｍ的塑料圓管作骨架，在上面用直徑０．７４ｍｍ漆包線繞７０匝。Ｌ２不用骨架，用０．８ｍｍ漆包線在直徑０．８ｃｍ圓棒上繞６．５匝，脫下圓棒使線圈伸長至１ｃｍ即可。電源變壓器功率大于３５Ｗ。印刷板圖見圖２。
組裝好后進行調試，將超聲波換能器固定在水中。再用１只３ｋΩ電位器代替Ｒ１接入電路，先把電位器旋至阻值最大處。在電路圖的“×”處串入電流表，接通電源，慢慢減小Ｒ１阻值，觀察電流表和水霧化情況，至水霧最高而電流最小（約０．６５Ａ），用相同阻值電阻代替電位器即可。
注意：圖示所用3DD15三極管標稱特征頻率僅為1MHz，制作本電路時應采用BU406等特征頻率較高的大功率三極管。本電路中三極管的放大倍數應盡量大，如果沒有合適的管子，還可以用復合管或達林頓管。總之本文只是提供一種電路結構，制作中可靈活運用。
二、超聲波霧化器注意事項：
在正確的使用情況下，霧化片的使用壽命約3000小時，且極易更換。其使用壽命還與水的質量有關，如果霧化片上沉積了水垢，請用柔布清洗。根據不同的的水質和使用目的，可以選用不同的霧化片，如水質較硬的地區選用覆不銹鋼的霧化片，要求耐酸的使用環境選用玻璃釉面的霧化片。霧化器具有斷水自動保護功能，當水位低于水位開關時，霧化器會自動停止工作。霧化器工作時，請勿把手置于霧化片上方，因高頻震蕩，手會有刺痛的感覺，但這不是電的沖擊或漏電。 霧化器的正確使用步驟為：將霧化器放入裝了水的容器內→霧化器的電源連接線接入變壓器→再將變壓器的插頭接入電源即可。
三、超聲波霧化器應用領域：
1、醫療：能在常溫下，將水溶劑藥物，霧化成微小霧粒，供病人吸入治療。
2、美 容：能使多種營養液，滲透到肌膚深層，為肌膚提供充足水份及營養。
3、汽車加濕：可用于汽車內的霧化加濕，產生負離子，降濕除塵。
4、香 熏：可加入一定比例的香熏精油，產生空間內的香熏效果。
5、消 毒：加入一定比例的消毒液，用于空間內的消毒、殺菌。
四、超聲波霧化器特點：
1、一機多種用途，具有多功能特性
2、小功率運行，節能省電
3、霧化顆粒減小至平均直徑2～3微米，負離子濃度提高至每立方厘米5萬～10萬個
電源電壓：dc5V(辦公室用直接電腦USB供電), Dc12v(家用隨機配有直流電源、車載配的電源直接連接點煙器)
超聲波頻率：1.7MHz±0.17MHz
霧 化 率 ：最大霧化率≥4ml/min，最小霧化率≤1ml/min
連續工作時間：≥4小時
