會員注冊問：求兩個鍵的控制馬達正反轉開關電路,一個鍵常按正轉,一個鍵常按反轉,兩個鍵同時按住不放不轉,電壓3V,零件越少越好，麻煩大家給個電路,謝謝了
答：使用CMOS集成電路制作電子轉換開關，電路靜態電流很小，可以不用電源開關。
用CD40106或CD4093（兩個輸入端直接并聯使用）的電路：
也可以用CD4069 或 CD4011制作：

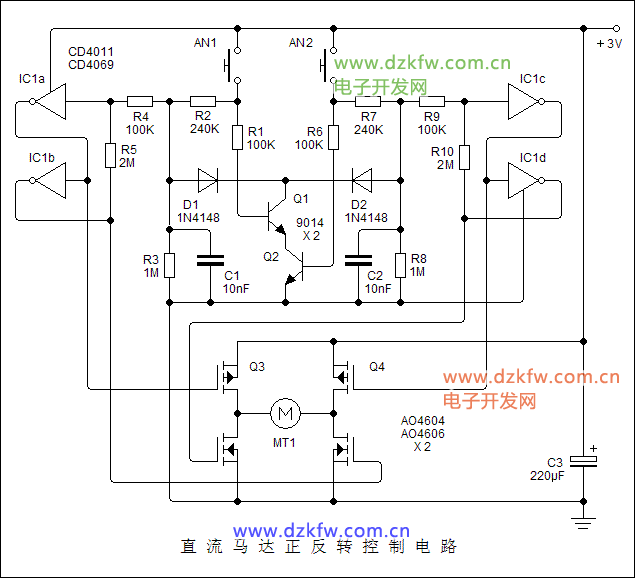

直流馬達正反轉控制電路
不知道你的電機工作電流多大，考慮到工作電壓較低，如果用三極管做H橋轉換電路，三極管的壓降較大，所以使用了場管驅動電機。
有這個東西很好用，就是兒童遙控玩具車?yán)锩娴碾娐钒�，稍加改造就可以使用。想了一個最簡單的電機換向控制電路，對于電動玩具來說，電機對電壓要求不太高，只要電機能轉，帶動玩具移動即可。玩具上面的控制開關質量大都一般，頻繁在較大電流下使用，很容易失效損壞，下面這個電路，可以用普通的按鈕開關控制電路，只是三極管上的壓降要比場管大的多。

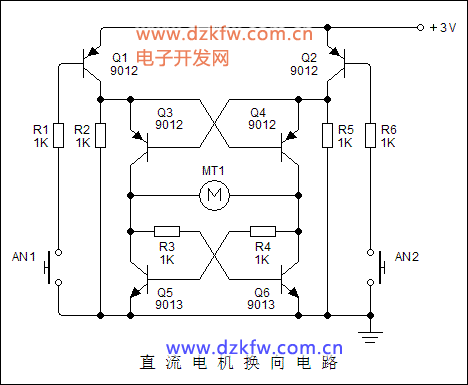

直流電機換向電路
想了一個最簡單的電機換向控制電路，使用PMOS場管，就可以使用普通的微動按鈕開關，可靠性也會提高：
