基于51單片機的數字電壓表（ADC0832）（Proteus仿真+程序）_基于adc0832的數字電壓表

作者：佚名文章來源：網友點擊數：更新時間：2023/10/14

基于51單片機的數字電壓表（ADC0832）

功能描述：

本設計由51單片機最小系統+ADC0832模塊+兩路模擬量輸入模塊+液晶1602顯示模塊
1、主控制器是AT89C82單片機
2、ADC0832模數轉換器進行A/D轉換，讀取電壓兩路數據，電壓檢測范圍0-5V 精度（8位）
3、利用兩個電位器模擬模擬量輸入，
3、液晶1602顯示兩個電壓值。

Proteus7.8以上版本均可使用

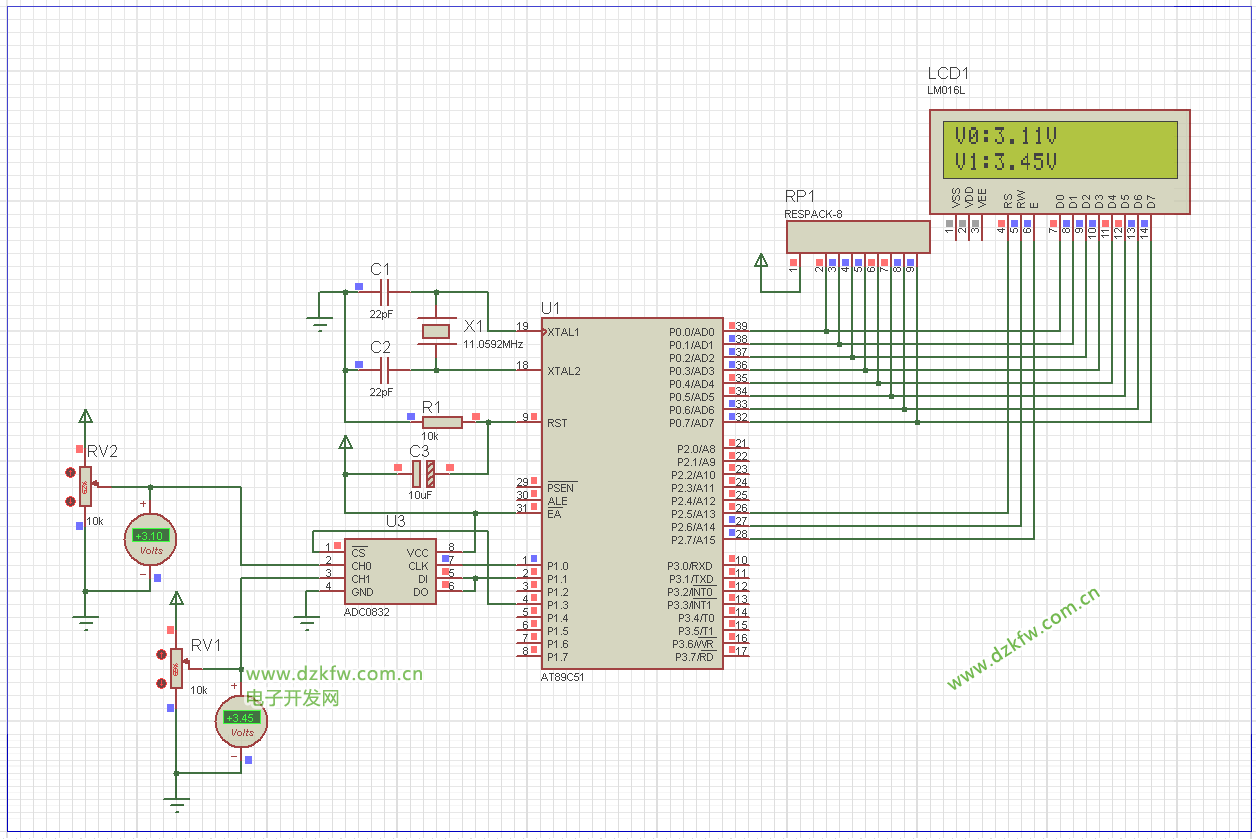

仿真圖：

程序源碼：

#include "reg52.h"
#include "lcd1602.h"
#include "delay.h"
#include "ADC0832.h"
void main(void)
{
 unsigned char adc0,adc1;
 unsigned char num=0;
 unsigned char ADC_Get[10]={0};    //定義AD采樣數組
 float Voltage0 = 0.0;
 float Voltage1 = 0.0;
 Lcd1602_Init();         //LCD1602液晶初始化
 Lcd1602_String(0,0,"V0:         ");
 Lcd1602_String(0,1,"V1:         ");
 while(1)
 {
  ADC_Get[num++]=ADC0832(1,0);   //通道0  利用中值濾波算法
  if(num>9)
  {
   num=0;
   adc0=Error_Correct(ADC_Get,10);  //取十個值作中值濾波
  }
  Voltage0 = (float)adc0 * 5.0/255;
  Voltage0 = Voltage0 *100;    //擴大100倍方便顯示
  Lcd1602_Write_Com(0x80+3);
  Lcd1602_Write_Data((unsigned int)Voltage0/100+0x30);
  Lcd1602_Write_Data('.');
  Lcd1602_Write_Data((unsigned int)Voltage0%100/10+0x30);
  Lcd1602_Write_Data((unsigned int)Voltage0%100%10+0x30);
  Lcd1602_Write_Data('V');
  adc1=ADC0832(1,1);      //通道1
  Voltage1 = (float)adc1 * 5.0/255;
  Voltage1 = Voltage1 *100;    //擴大100倍方便顯示
  Lcd1602_Write_Com(0xC0+3);
  Lcd1602_Write_Data((unsigned int)Voltage1/100+0x30);
  Lcd1602_Write_Data('.');
  Lcd1602_Write_Data((unsigned int)Voltage1%100/10+0x30);
  Lcd1602_Write_Data((unsigned int)Voltage1%100%10+0x30);
  Lcd1602_Write_Data('V');
 }
}

軟件免費下載地址：

1、Proteus仿真軟件
文件內容：Proteus7.8安裝包、Proteus8.6安裝包、Proteus.8.10安裝包、Proteus Professional 8.11 SP0安裝包

鏈接：https://pan.baidu.com/s/11LNUZ9BJXWvXf1C4dPc3_w
提取碼：2756

2、KEIL4 C51軟件安裝包

鏈接：https://pan.baidu.com/s/1CTZBqDsPsyIbjCIjI_birA
提取碼：sy2a

文件下載：

https://pan.baidu.com/s/1yGw8HHvJRdcjF28ZcLcTjA?pwd=uys5
