會員注冊在PCS7的CFC中，有一個W_BO和一個DW_BO的功能塊，十分方便，直接輸入連接的狀態字，輸出便會列出bit0——bit15的值，這在做DP通訊時經常用過，比如控制變頻器，它的狀態常常是在一個字取某位，如運行信號、備妥信號等。
今天在一個老CPU中，也用到DP了通訊，要在一個雙字中取某位顯示狀態，不支持用CFC編程，所以無法傻瓜式的取到了，只能手工指定其中的bit位了。這時竟然字中高字節與低字節的對應關系，自己把自己暈了半天，后來回顧了下，終于搞明白了，看來傻瓜的編程方式是把自己弄得更傻瓜！呵呵
直接上兩個圖吧，是關于雙字、字、字節、位之間的關系的，看看便明白了！
一定要注意高8位與低8位與字的對應關系！

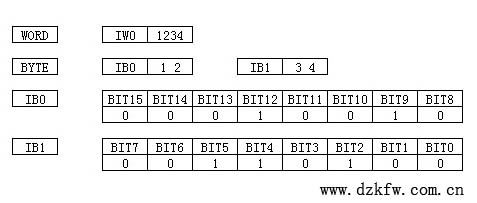

圖1：字、字節、位之間的關系

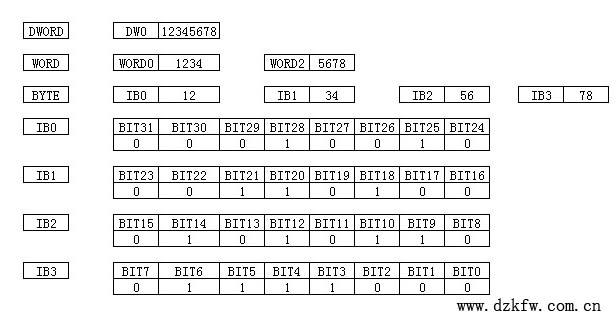

圖2：雙字、字、字節、位之間的關系
