繼電器原理圖

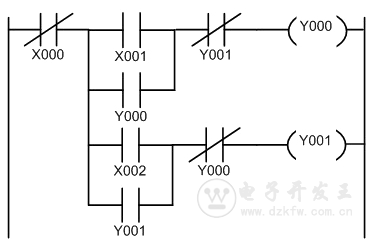

自保持互鎖電路plc梯形圖編程圖解 等效 plc 梯形圖
工作原理
（1）J0 線圈得電、失電工作原理
J 0 動作按下常開按鈕 1 繼電器線圈 J 0 得電J 0 常開觸點閉合同時自鎖 J 0 常閉觸點斷開，同時鎖定 J1 不能接通 停止動作 按下常閉按鈕 0 繼電器線圈 J0 失電J0 常開觸點斷開同時解鎖 電路恢復初始狀態
（2）J1 線圈得電、失電工作原理
J1 動作 按下常開按鈕 2 繼電器線圈 J 1 得電J1 常開觸點閉合同時自鎖 J1 常閉觸點斷開，同時鎖定 J0 不能接通 停止動作 按下常閉按鈕 0 繼電器線圈 J1 失電J1 常開觸點斷開同時解鎖 電路恢復初始狀態
電路應用
可以看出自保持互鎖電路可用于需要互相制約運行的 2 個控制對象的控制問題，典型的應用可作電機正 反轉控制。
