會員注冊（1） 振蕩電路可以產生特定的通斷時序脈沖，它應用在脈沖信號源或閃光報警電路中。

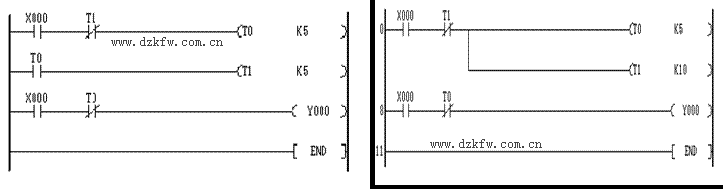

（2） 定時器組成的振蕩電路一,如下圖6所示
圖6 振蕩電路
注意：
1. 改變T0、T1的參數值，可以調整Y0的輸出脈沖寬度。
2. 振蕩電路的分析要注意X0的狀態。

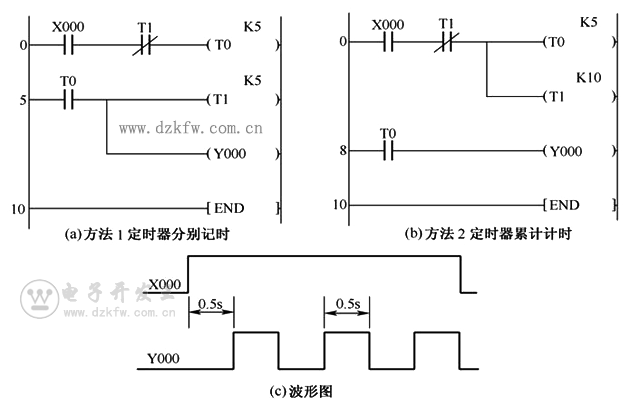

3. 定時器組成的振蕩電路二
圖7 振蕩電路
用PLC定時器編梯形圖生成振蕩電路
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2017-12-13
Tags：PLC梯形圖,振蕩電路
