會員注冊在更加復雜的梯形圖中對AND和OR指令進行結合時，情況會復雜一些，如圖所示的梯形圖。

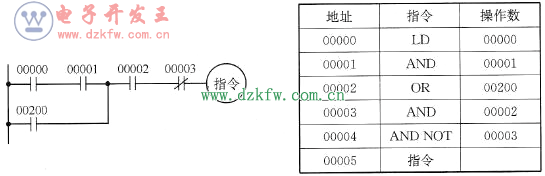

圖 AN和OR組合的電路
該梯形圖執行條件的邏輯表達式為
條件邏輯運算結果=((IR00000·IR0001)+IR00200)·IR00002·
AND和OR指令組合梯形圖使用方法
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2018-01-07
Tags：AND和OR指令,梯形圖,PLC
