在生產中經常遇到給設備定期保養，這就根據設備的運行環境，運行時間等來確定保養周期。今天我們以西門子Smart200PLC來講解如何設計設備運行時間記錄小程序。

1.）定時器TONR和遞加指令INC_W來設計；



程序解說：

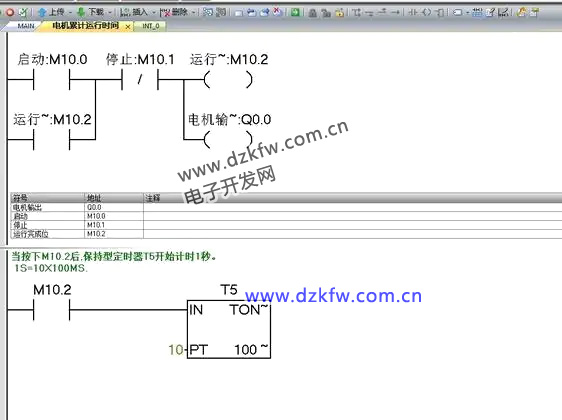

當按下M10.0時，M10.2線圈得電輔助觸點閉合并自鎖，同時接通Q0.0和T5保持定時器；當按下M10.2后,保持型定時器T5開始計時1秒。1S=10X100MS；

計秒程序段：



程序解說：

計時到1秒時，T5定時器常開閉合接通INC_W遞增字一次，也就是T5計時一秒VW0里自加1一次，T5計時滿一秒后被復位一次，這樣依次循環；

計分程序段：



程序解說：

當VW0里面的值大于或等于數字60后執行一次遞加，并把數值存到VW2里面，同時復位VW0里面的值。

計時程序段：



程序解說：

當VW2里面的值大于或等于數字60后執行一次遞加，并把數值存到VW4里面，同時復位VW4里面的值

2.）加法ADD_I/遞加INC_W/特殊脈沖SM0.5等指令來設計設備運行程序：



程序解說：

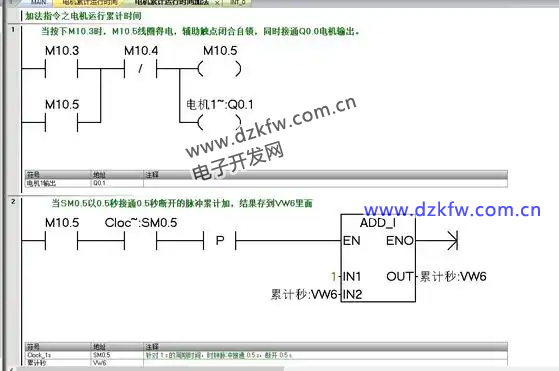

當按下M10.3時，M10.5線圈得電，輔助觸點閉合自鎖，同時接通Q0.0電機輸出。當SM0.5以0.5秒接通0.5秒斷開的脈沖累計加，結果存到VW6里面；



程序解說：

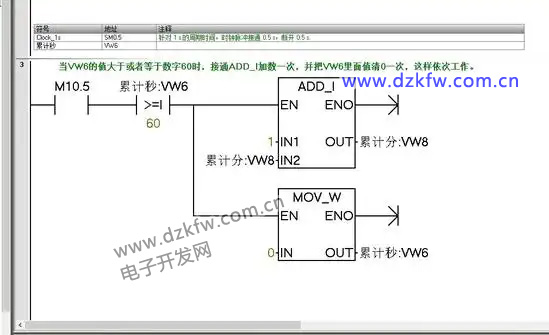

當VW6的值大于或者等于數字60時，接通ADD_I加數一次，并把VW6里面值清0一次，這樣依次工作。



程序解說：

當VW8的值大于或者等于數字60時，接通ADD_I加數一次，并把VW8里面值清0一次，這樣依次工作 。

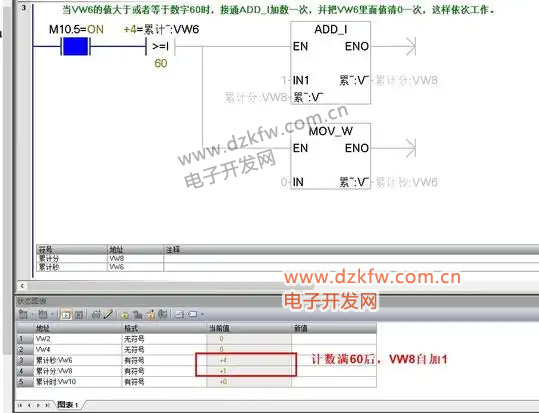

狀態圖表監控：

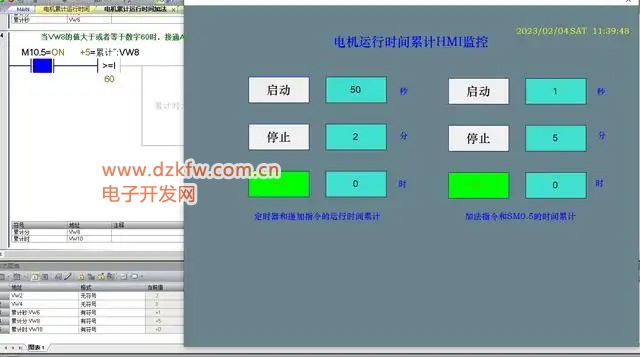

HMI監控：



以上簡單的介紹兩種方式寫電機（設備）累計運行時間，僅供參考，若有很好的思路也可以交流一下，由于自己水平有限和時間倉促，難免有錯誤的地方，望廣大朋友和高手批評指正，在下不勝感激！
