說到庫指令，想必大家對庫指令這三個字并不陌生吧！庫指令不管是在學習PLC，或者使用PLC編程常常都會用得到，但在有時，需要自己去創建庫指令，為何要自己建立庫指令呢？在我們編程時，常常需要重復調用某一段程序，每次都要寫很麻煩，這時就需要把這段程序做成庫指令就可以反復的調用它了，好，話不多說，下面就為大家來條分縷析。


01 編程程序

第一步：（在桌面打開STEP 7-MicroWIN SMART編程軟件）

第二步：（在子程序（SBR）創建變量）

這里舉例啟保停程序創建庫文件

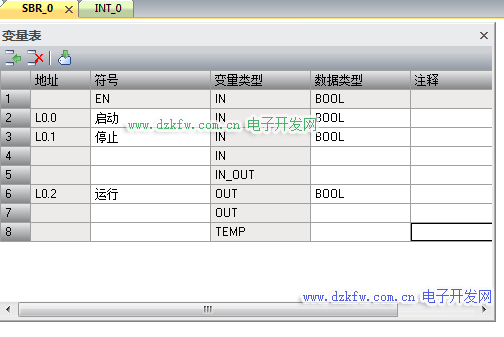

在變量表里建立變量

符號：啟動  變量類型：IN  數據類型：BOOL

符號：停止  變量類型：IN  數據類型：BOOL

符號：運行  變量類型：OUT  數據類型：BOOL

選擇完數據類型自動創建地址

第三步：（在子程序編寫啟保停程序，使用第二步創建的變量來填寫）

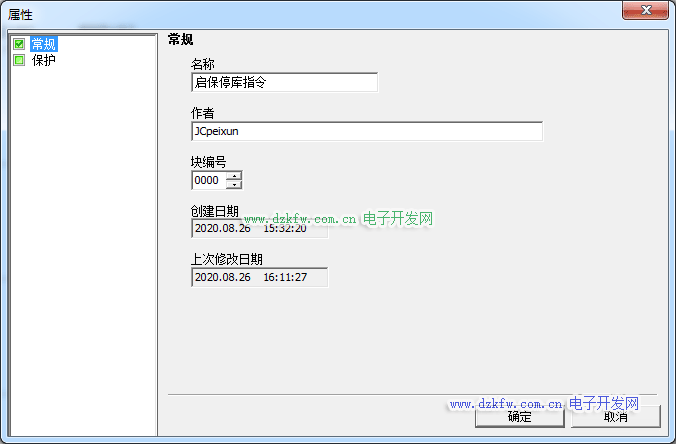

第四步：（更改子程序命名，鼠標選擇SBR-0右擊屬性—常規—名稱修改一下，這里更改為啟保停庫指令）

溫馨提醒：如果在創建庫指令時，不更改子程序名稱，會報錯并提示（放置該指令需要創建一個或多個POU）。

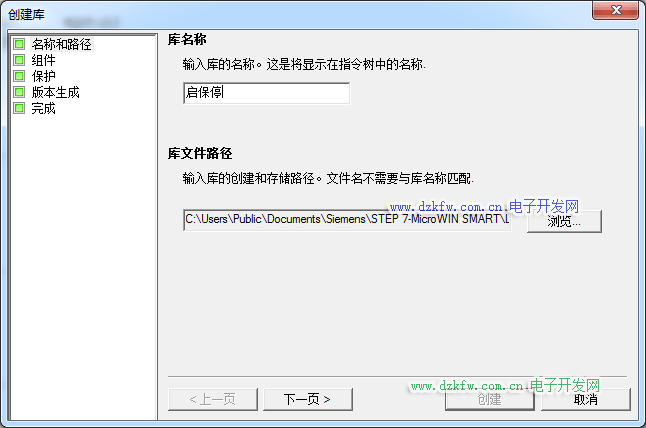

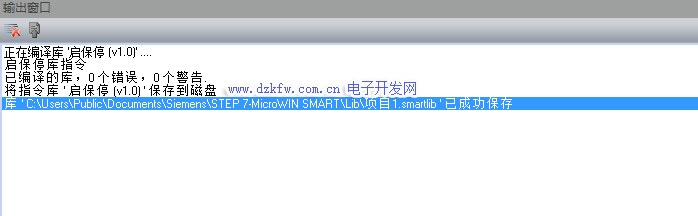

第五步：（在編程軟件左側項目樹鼠標選中庫并右擊選擇創建庫，打開后庫名稱輸入啟保停，點擊下一步組件鼠標選中啟保停庫指點擊添加，這時就會看到右側已經成功添加啟保停庫指令，這時一直點擊下一步直到創建這一步并點擊創建，看一下輸出窗口，創建庫文件成功）

第一步：（重新啟動STEP 7-MicroWIN SMART編程軟件后，在左側項目樹庫指令會看到前面創建的庫指令名稱）

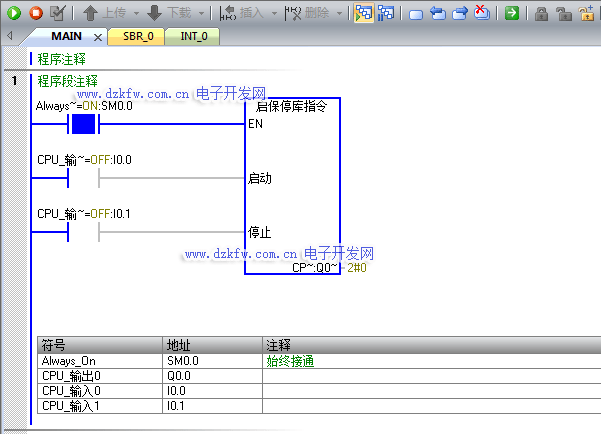

第二步：（在主程序調用啟保停庫指令，并填寫相應的引腳）

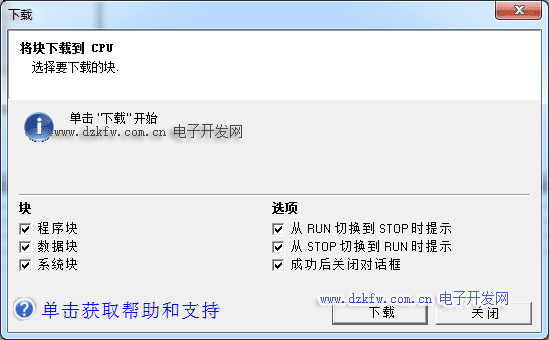

第一步：（下載程序）

第二步：（監視PLC，強制I0.0，Q0.0輸出由0為1）

以上知識點大家都理解并且掌握了嘛？如果你還百思不得其解的？可以在上述文章找答案！
