會員注冊一、變頻器接線圖：
接變頻器的68/69為RS485端口。
二、變頻器故障
故障代碼：80
故障現象：變頻器初始化
故障原因：所有參數的設置被初始化為默認設置
按一下off/reset復位即可。
三、變頻器參數設置
需要設置的幾個參數：
8-30： 啟用modbus 協議
8-31: 設置從站設備的ID。
8-32：設置波特率
8-33：設置奇偶校驗位/停止位。
關于變頻器的地址，參考上圖，大家可以測試一個頻率反饋416150
四、設計PLC程序

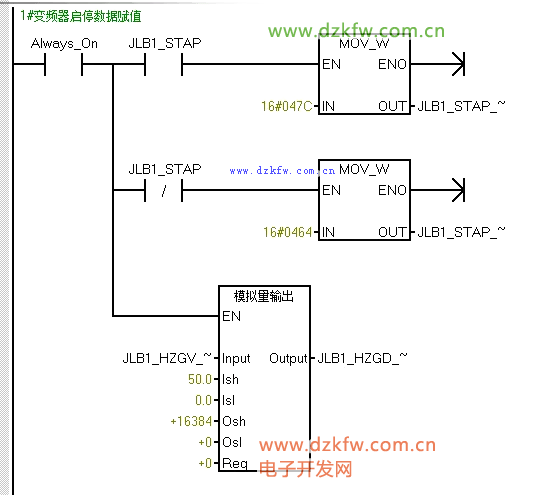

1、變頻器的參數賦值
2、MODBUS通訊程序

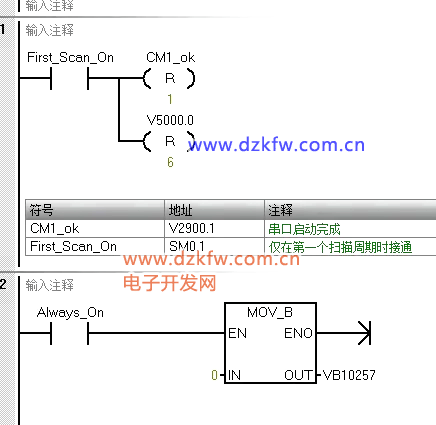

初始化復位所有標準位和強制輪詢超時跳過程序。
調用modbus通訊控制程序
1#變頻器頻率反饋讀。
變頻器頻率處理及狀態處理。
1#變頻器啟停
1#變頻器頻率給定

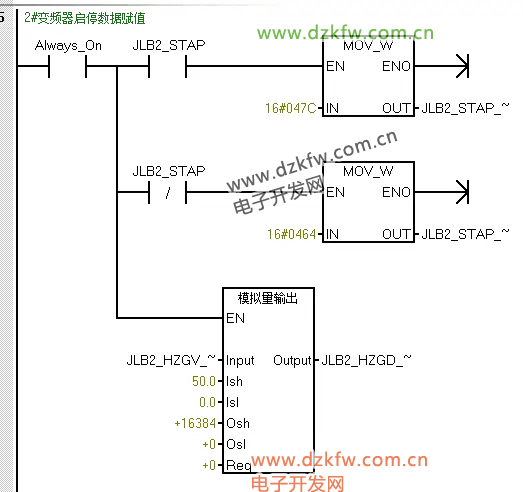

2#變頻器程序與1#變頻器程序相同。
