ABB變頻器 通訊

MODBUS通訊

1. ACS510變頻器參數設置：

9802=1 MODBUS

5302＝1 站號 5303＝9.6kbit/s 波特率 5304＝1 校驗方式為8N2

5305=0 1001=10 由MODBUS控制變頻器啟停 1003=為雙向

1102=0 由MODBUS控制變頻器給定速度（0-20000對應0-50Hz）

1103=8 2007= -50HZ

2．控制變頻器啟停

a．初始化，即向Modbus寄存器40001中寫入1142（16進制數為0476）并延時100毫秒；

b．啟動電機，即向Modbus寄存器40001中寫入1151（16進制數為047F）

c．反轉電機，即向Modbus寄存器40002中寫入一個負值 -20000~0

d．停止電機，即向Modbus寄存器40001中寫入1143（16進制數為0477）

c．故障復位，即向Modbus寄存器40001中寫入1270（16進制數為04F6）

3.用Modbus修改給定頻率的方法

主機向通訊給定1（Modbus寄存器40002）中寫入設定的頻率數值（范圍＝0～＋20000（換算到0～1105給定1最大），或－20000～0（換算到1105給定1最大～0））；

另外ABB ACS510變頻器的modbus接線和設置可以參考：www.diks.com.cn/jichu/bianpinqi/9927.html

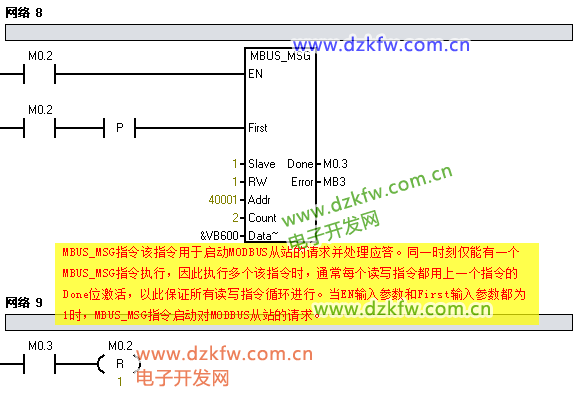

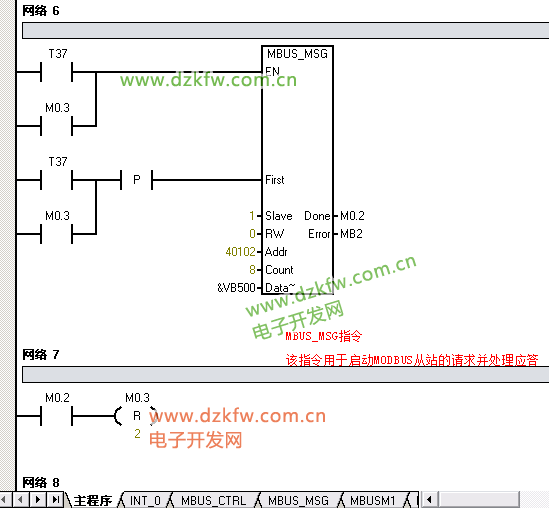

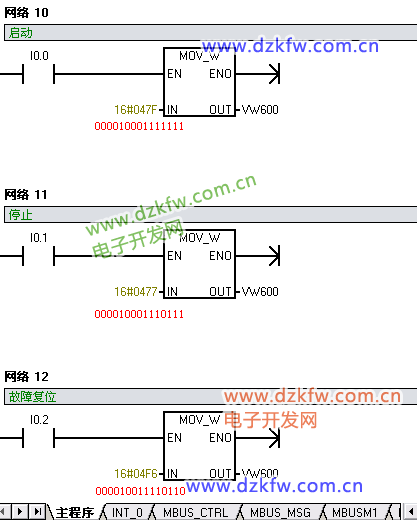

西門子S7-200與ACS510變頻器MODBUS通信完整版(梯形圖程序)如下：

注意；啟動電機之前請先給VD604賦值！
