會員注冊在西門子S7-200SMART系列PLC的子程序中，子程序可以分為兩類，一類為不帶參數的子程序，另一類為帶參數的子程序，使用帶參數的子程序可以進行重復調用或做成功能塊方便要以后使用。
子程序不是功能性指令，它的主要作用是優化程序結構，節省程序掃描時間，提高CPU響應速度。
在我們自動化控制系統中，有可能有很多工序或者很多個功能，這個時候如果我們把這一個一個的功能打包起來，放在不同子程序中，當條件滿足時，再調用對應的子程序，那這樣程序書寫和執行起來就變得比較有條理。
在西門子200SMART PLC中，子程序最多有128個。
PLC掃描一般只會在主程序中掃描，當掃描到調用條件滿足才會暫停主程序掃描而跳轉到子程序中掃描，待子程序掃描完成再返回主程序繼續掃描，但最終結果需要等到掃描周期結束階段統一刷新。
子程序還有一個功能是可以創建庫。有系統庫和自定義庫。系統庫是在我們安裝軟件后自帶的庫。
子程序可帶參數，帶參數的子程序調用極大地擴大了子程序的使用范圍，增加了調用的靈活性。子程序的調用過程中如果存在數據傳遞，則在調用值中應包含相應的參數。子程序最多可以傳遞16個參數，參數在子程序的局部變量名中定義參數名稱，變最類型和數據類型,創建庫文件與帶參數子程序這兩個功能該如何使用呢？本次以鴻慶家園為例給大家實際操作一下。
一、組態與編寫程序

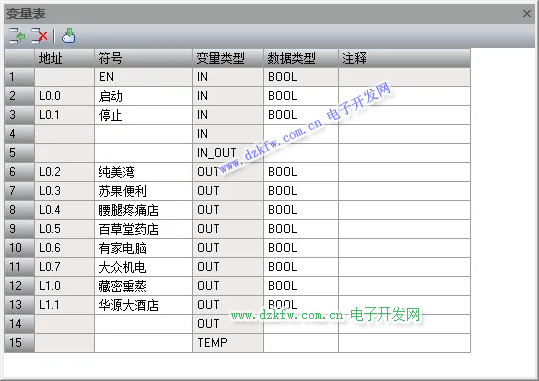

第一步：（創建變量表）
地址:在子程序中編寫程序的時候的操作是地址，使用局部變量存儲器，該地址系統根據所選數據類型自動分配。
符號:用戶命名的,最多用23個字符表示，第一個字符不能是數字，該名稱會顯示在子程序的管腳上。
數據類型:用于對每個變量的數據類型進行聲明，系統會根據聲明的數據類型分配對應的地址。
第二步：（在子程序編寫程序）

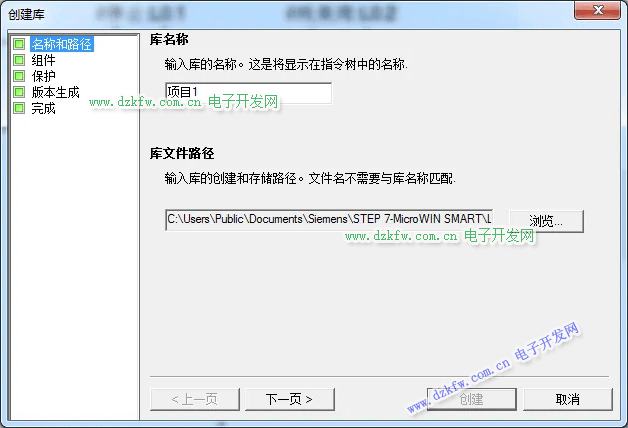

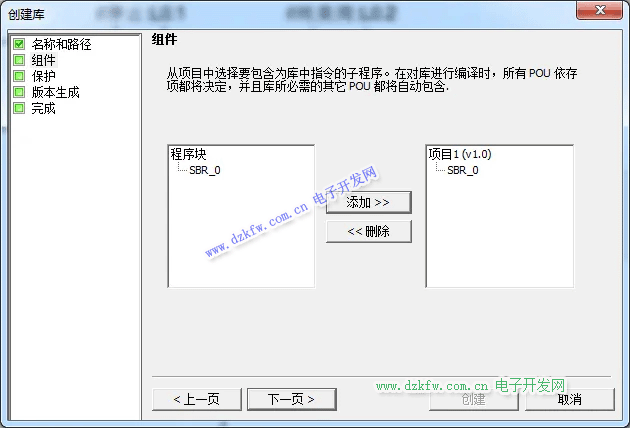

第三步：（右擊選擇創建庫）

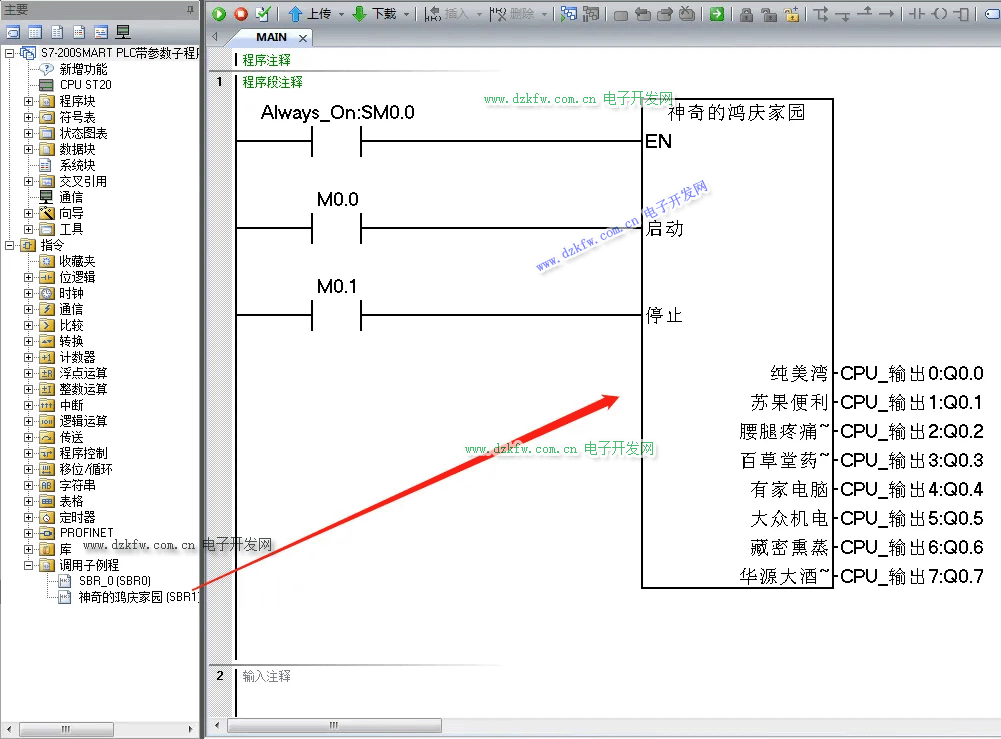

第四步：（在主程序調用庫文件）
第一步：（下載到PLC）

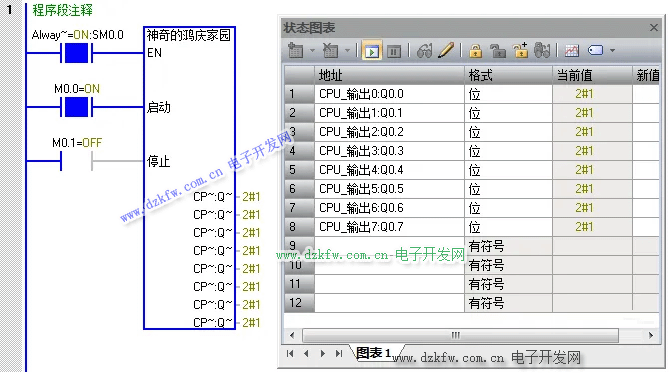

第二步：（監控程序，M0.0=1時啟動激活Q0.0-Q0.7輸出）
