會員注冊只是用其中的一個輸入端的話，和單獨的S、R沒有區別。關鍵是當兩個輸入端都為1時，看指令的執行順序。
RS---先執行復位指令，然后執行置位指令，使該地址在執行余下的程序掃描過程中保持置位狀態。
SR---先執行置位指令，然后執行復位指令，使該地址在執行余下的程序掃描過程中保持復位狀態。

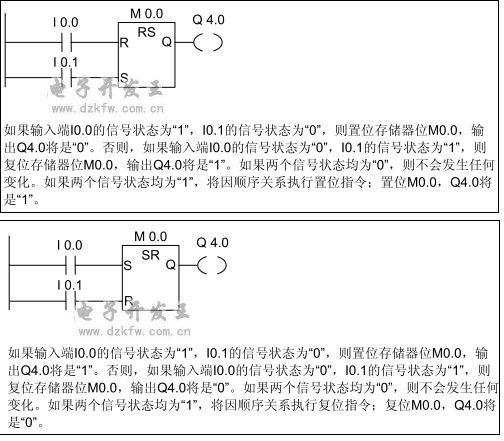

實例見附件。
西門子PLC對比LAD和STL的位指令列表，RS和SR指令
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2019-01-06
Tags：LAD,STL,梯形圖,西門子PLC
