在現代生活中，彩色裝飾燈作為一種裝飾，既可以增強人們的感觀，起到廣告宣傳的作用，又可以增添節日氣氛，給人們的生活增添亮麗，用在舞臺上增強晚會燈光效果。各種裝飾彩燈、廣告彩燈越來越多地出現在城市中，在大型晚會中更是一道不可缺少的景觀。隨著科學技術的進步和人們生活水平的提高，人們對于裝飾燈光的要求越來越高。另一方面，隨著電子技術的發展，PLC的控制功能越來越強，在人們?nèi)粘Ｉ�活中的�?yīng)用越來越廣泛。本節將就PLC在裝飾燈光中的控制進行介紹。

    一、系統硬件設計

    1．控制目標

    本實例主要設計一組裝飾用燈光，該組裝飾燈由8個燈組成，形態如圖9-11所示。設計中使用2個按鈕，分別用于裝飾燈的啟動和停止。合上啟動按鈕后，裝飾燈按以下規律顯示：1-2-3-4-5-6-7-8-1-2-L，如此循環，周而復始。

    圖9-11    裝飾燈控制圖

    2．輸入/輸出信號分析

    根據前述的控制目標，可知該裝飾燈PLC控制系統的輸入信號有：系統啟動按鈕1個，停止按鈕1個，共2路輸入信號，需2個輸入端子。

    輸出信號：控制8個裝飾燈亮的8路數字信號，需8個輸出端子。

    3．PLC的輸入/輸出分配表

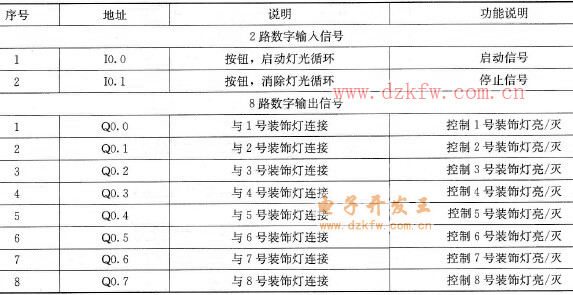

    按照控制要求，可設計如表9 4所示的PLC的輸入/輸出分配表。

    表9-4    PLC輸入/輸出分配表

    4．PLC選型

    根據表9-4所示的輸入輸出通道數，參看表2-1，本實例中選用的PLC是西門子公司的S7-200系列小型PLC CPU224，該P(yáng)LC有14個輸入端子，10個輸出端子，完全可以滿足本實例的輸入/輸出需求。

    5．PLC接線圖

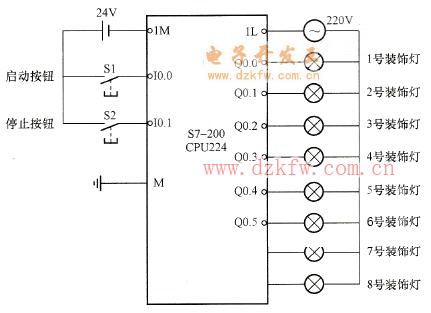

    裝飾燈光的PLC的接線圖如圖9-12所示。

    圖9-12    裝飾燈光的PLC接線圖

    二、系統程序設計

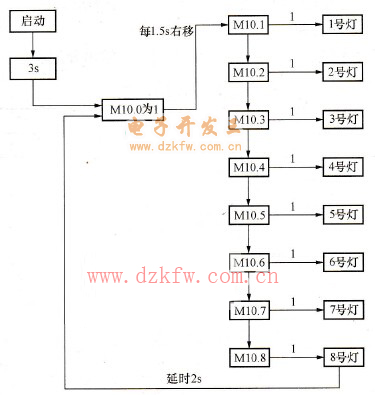

    根據前述的控制目標，可設計出如圖9-13所示的裝飾燈光循環控制流程圖。

    按照9-13所示的裝飾燈光的PLC循環控制流程圖，可編寫出如圖9-14所示的裝飾燈控制梯形圖程序。

    圖9-13    裝飾燈循環流程圖

    圖9-14    裝飾燈控制梯形圖
