會員注冊西門子300編程軟件step7 和 博圖都提供了相應的模擬量輸入輸出處理模塊FC105,FC106。但是好多場合下，要對數據進行線性轉換或運算，靠這兩個函數是遠遠不夠的。這時候就需要用戶自己動手寫一些數據轉換的子程序。所以知道西門子數據類型轉換是很有必要的。
1.模擬量數據采集值（PIW INT） 轉換為 物理量（浮點數real）

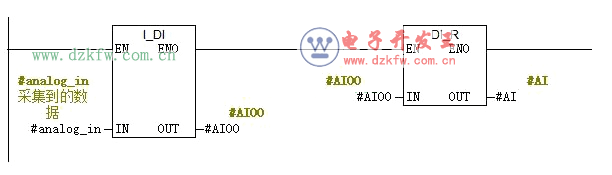

西門子plc通過采集通道采集到的值以整型（INT）型式保存在PIWx（PIW0）內，要換算為浮點型式的物理量需要經過以下兩步。
第一步：把INT 轉換為 DINT ，不用為為什么，就是精度精度精度。
第二部：把DINT 轉換為REAL。
這兩步都很簡單，如圖所示。難點在于，把浮點數（REAL）轉換為整形（INT），再通過PQW輸出。
2.物理量（浮點數real） 轉換為 模擬量數據輸出值（PQW INT）
西門子PLC以整型（INT）型式輸出模擬量（PQW0），一般的物理量都是浮點數型式，要把物理量換算為模擬量輸出，需要經過以下兩步。

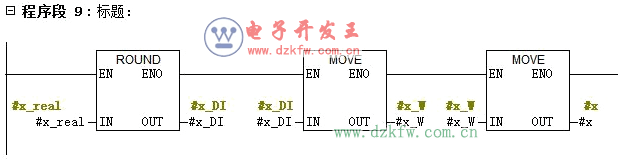

第一步：通過ROUND函數或TRUNC函數，把REAL數據轉換為DI格式。
ROUND是實數轉換雙字整數指令，小數點后的第一位采取四舍五入。TRUNC也是實數轉換為雙整數，但是去小數部分取整數。
第二部：把DINT 數據通過MOVE指令輸送到VW區，再通過MOVE指令由PQW輸出即可。
