會員注冊一、 實驗目的
用PLC構成水塔水位自動控制系統。
二、實驗內容
當水池水位低于水池低水位界（S4為ON表示），閥Y打開進水（Y為ON）定時器開始定時，4秒后，如果S4還不為OFF，那么閥Y指示燈閃爍，表示閥Y沒有進水，出現故障，S3為ON后，閥Y關閉（Y為OFF）。當S4為OFF時，且水塔水位低于水塔低水位界時S2為ON，電機M運轉抽水。當水塔水位高于水塔高水位界時電機M停止。
三、水塔水位控制的實驗面板圖：圖6-8-1所示
水塔水位控制面板
上圖下框中的S1、S2、S3、S4分別接主機的輸入點I0.0、I0.1、I0.2、I0.3，M、Y分別接主機的輸出點Q0.0、Q0.1。
四、編制梯形圖并寫出實驗程序

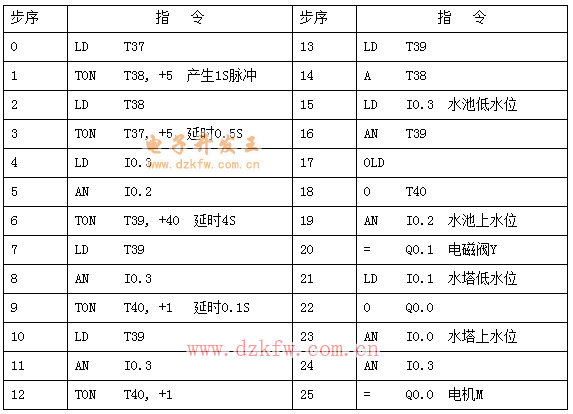

參考程序
表6-8-1所示

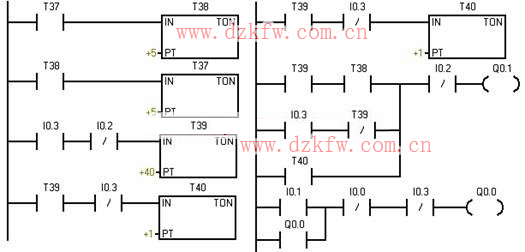

參考梯形圖如下所示：
圖6-8-2
五、實驗設備
1、THSMS-A型、THSMS-B型實驗裝置或THSMS-1型、THSMS-2型實驗箱一臺
2、安裝了STEP7-Micro/WIN32編程軟件的計算機一臺
3、PC/PPI編程電纜一根
4、鎖緊導線若干
