會員注冊三菱FX系列PLC微分電路分上升沿微分和下降沿微分脈沖電路，下面分別討論。

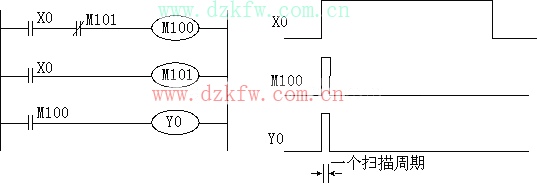

上升沿微分脈沖電路， PLC 是以循環掃描方式工作的，在 PLC 第一次掃描時，輸入 X0 由 OFF 變為 ON 時， M100 、 M101 線圈接通，但處在第一行的 M101 的常開觸點仍接通，因為該行已經掃描過了，等到 PLC 第二次掃描時， M101 的觸點才斷開， Y0 線圈斷開。 Y0 的接通時間為一個掃描周期，如圖 8 所示。
圖 8 上升沿微分脈沖電路
下面再介紹一下下降沿微分脈沖電路，如圖 9 所示，當 X0 由 ON 變為 OFF 時 M100 接通一個掃描周期，則 Y0 輸出一個掃描脈沖，具體工作原理，請同學們自己分析。
圖 9 下降沿微分脈沖電路
