會員注冊 步進電動機不能直接接到直流或交流電源上工作，必須使用專用的驅動電源（步進電動機驅動器）�？刂破鳎}沖信號發生器）可以通過控制脈沖的個數來控制角位移量，從而達到準確定位的目的；同時可以通過控制脈沖頻率來控制電機轉動的速度和加速度，從而達到調速的目的。
這樣我們只要在plc編程就很簡單可以實現對電機控制了。

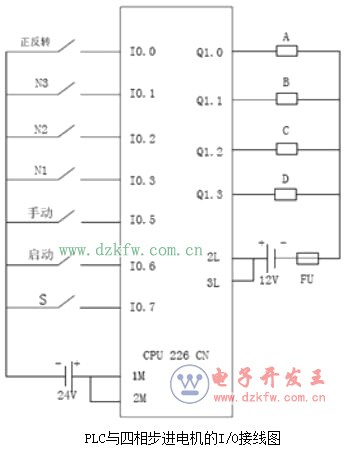

西門子S7-200控制步進電機
梯形圖由主程序調用2個正反轉子程序

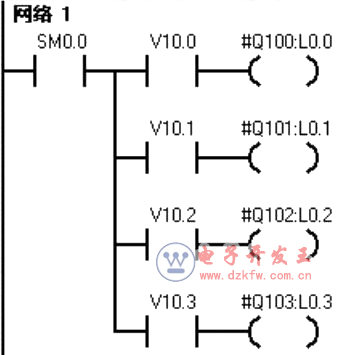

子程序首先涉及接口，再用順序指令循環送電，梯形圖實例：
子程序接口
西門子S7-200控制步進電機編程實例，梯形圖實例
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2018-12-12
步進電機驅動器是一種將電脈沖轉化為角位移的執行機構。當步進驅動器接收到一個脈沖信號，它就驅動步進電機按設定的方向轉動一個固定的角度(稱為“步距角”)，它的旋轉是以固定的角度一步一步運行的�？梢酝ㄟ^控制脈沖個數來控制角位移量，從而達到準確定位的目的；同時可以通過控制脈沖頻率來控制電機轉動的速度和加速度，從而達到調速和定位的目的。
Tags：s7-200,PLC,步進電機
