會員注冊三菱PLC 用 PLC 可以實現對輸入信號的任意分頻，圖 7 所示是一個分頻電路。

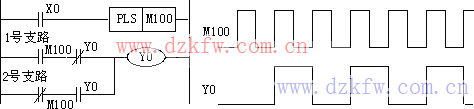

圖 7分頻電路
待分頻的脈沖信號加在 X0 端，在第一個脈沖信號到來時， M100 產生一個掃描周期的脈沖，使 M100 的常開觸點逼和、閉合一個掃描周期。這時確定 Y0 狀態的前提是 Y0 置 0 ， M100 置 1 。圖中 Y0 工作條件的兩個支路中 1 號支路接通， 2 號支路斷開， Y0 置 1 。第一個脈沖到來一個掃描周期后， M100 置 0 ， Y0 置 1 ，在這樣的條件下分析 Y0 的狀態，第二個支路使 Y0 保持置 1 。當?shù)诙䝼�(gè)脈沖到來時， M100 在產生一個掃描周期的單脈沖，這時 Y0 置 1 ， M100 也置 1 ，這使得 Y0 的狀態由置 1 變?yōu)橹?0 。第二個脈沖到來一個掃描周期后， Y0 置 0 且 M100 也置 0 直到第三個掃描到來時 Y0 及 M100 的狀態和第一個脈沖到來時完全相同， Y0 的狀態變化將重復前邊討論過的過程。通過以上的分析可知， X0 每送兩個脈沖， Y0 產生一個脈沖，完成了對輸入信號的分頻。
