會員注冊說明：應用增計數器CTU實現按3次按鈕燈亮，再按2次燈滅。

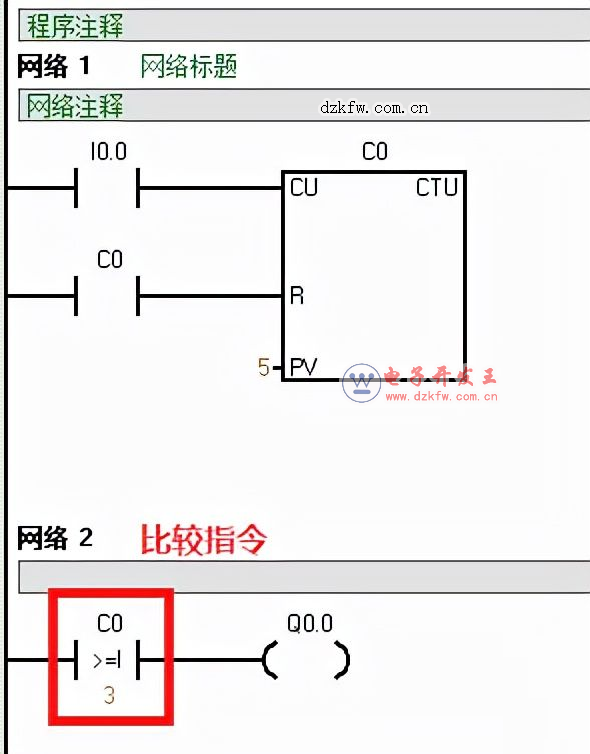

按照要求，這里用增計數器編程，如下圖：
只需要一個計數器，再加上一個比較指令，即可以滿足設計要求。
下面用減計數器設計一個程序，看一下能否滿足設計要求：
先溫習下“減計數器”的特點：即賦予計數器一個值，然后通過輸入端進行減法計算。
如下圖：
設計程序為：
這里SM0.1是上電后，觸點接通1次。此處的C0的比較數值，為什么會是2？
原因就是前面講過的從5-3之后，完成三次計數之后，這時數值就來到了2。所以，設定的判定條件就是<=2。
運行流程為：上電后，計數器被賦值為5，這時I0.0輸入，進行減法。當減到2時，C0導通，Q0.0點亮。再按2次后，網絡1的C0導通，計數器復位，進入下一個循環，且網絡2的Q0.0斷開。
