當按下啟動按鈕后，要求在兩秒鐘內有一秒亮有一秒滅，如此反復，燈一閃一閃發光。plc閃光的梯形圖

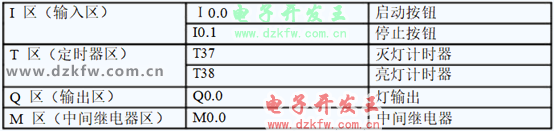

I/O分配表

梯形圖程序

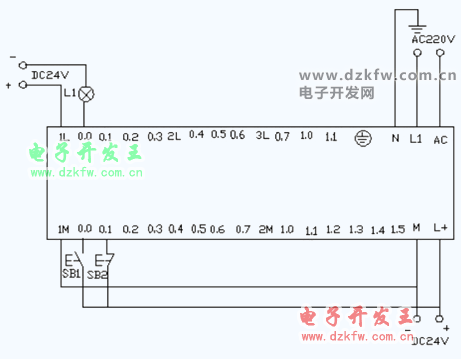

plc接線圖

程序調試及結果分析
把編寫好的程序下載到西門子s7-200PLC中進行調試。觀察運行結果和實驗要求 是否相同。通過在線控制面板進行調試，當按下在線控制面板上的I0.0f（即 I0.0 接通）此時Q0.0有輸出，Q0.0所接負載燈就亮，同時啟動定時器T37開始計時， 當計時一秒后因T37動作，其常閉觸點斷開，所以Q0.0無輸出，所接負載燈滅。燈滅的同時啟動定時器 T38，T38 計時一秒后，把串聯在定時器T37的常閉觸點 斷開，所以T37復位，T37常閉觸點恢復常閉。此時Q0.0 又有輸出， 所接負載燈又亮。這樣，輸出Q0.0上所接的負載燈以接通一秒，斷開一秒頻率不停的閃爍，直到按下在線控制面板上的 I0.1f(即I0.1接通)，閃光電路不在繼續工作。若想改變燈閃爍的頻率只要改變定時器的時間就能夠達到改變要求。
