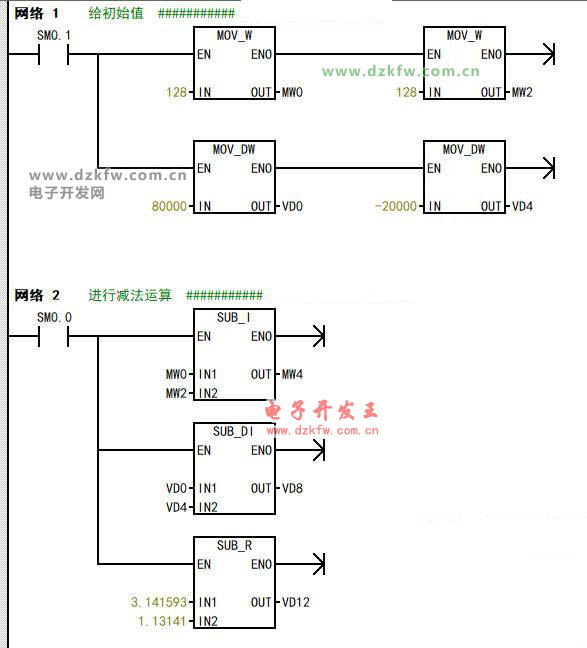

這是西門子200micro/win軟件中我在主程序中簡單寫的一段程序，網絡1利用SM0.1給MW0,MW2，VD0，VD4賦予了初始值。網絡2就是做減法，SM0.0是一直接通的，所以這個減法就是一直在減。
可以看到SUB_I就是整數減法即16位變量的減法，用IN1-IN2的值存放在OUT中。SUB_DI就是雙整數的減法即32位變量的減法，也是IN1-IN2=OUT。
上邊這2種都是整數，所以IN1和IN2的值都不能帶小數點。
SUB_R就是實數的減法，實數也是32為變量但是是可以帶小數點的，同樣也是IN1-IN2=OUT。
西門子PLC中規定實數的小數點最到后六位，所以3.141593，小數點后只有6位！
來看一下程序運行的結果吧：

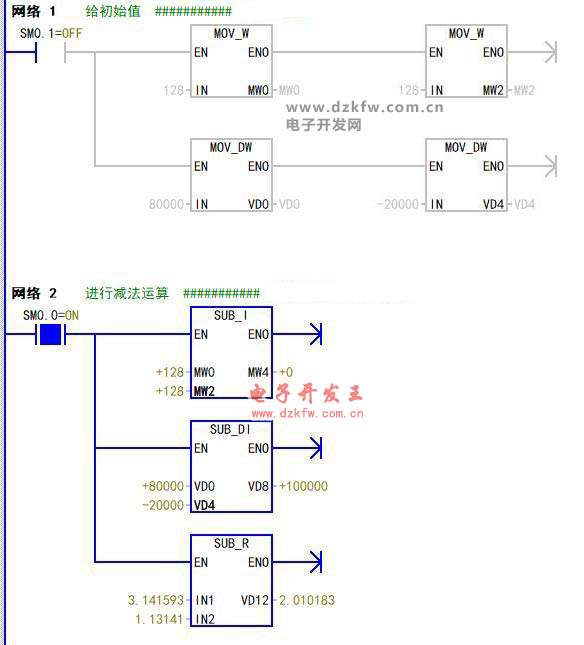

這個圖片就是運行后的結果，因?yàn)镾M0.1就第一個掃描周期為1，所以監控的時網絡1的能流看著就不通了。
網絡2，計算出的結果是MW4=0，VD8=+100000，VD12=2.010183。
到這里我想您已經明白西門子200PLC中梯形圖減法指令的用法了，200smartPLC軟件中的指令和200mirco/win中的一樣，都是SUB_I,DI,R等，所以他們的用法完全一樣。
西門子300step7軟件中也是和200mirco/win中的一樣，也都是是SUB_I,DI,R。
在西門子的博圖軟件中，雖然梯形圖下的SUB指令塊只有一個，但是其數據類型比200和300PLC中進行了更多的細分，比如它有64位長度的實數，所以在博圖軟件中使用的是時候，也要保證IN1和IN2的的數據類型和與指令所選的數據類型一致！
