會員注冊該案例是西門子PLC 200Smart與200Smart通信程序的梯形圖實例。
一、實現的功能：
（1） 主站讀取從站的VW10---VW20六個字，存入主站的VW0—VW10。
（2） 主站讀取從站的MB4MB5存入主站的MB4MB5。
（3） 主站把VD30寫到從站的VD50
分析說明
1、該案例有3個讀寫功能要完成，由于MODBUS通信某一時間只能有一條 MBUS_MSG 指令處于激活狀態，因此需要輪詢通信。
2、由于MBUS_MSG指令不能使用M存儲器，因此需先在從站編寫M區傳送到V區程序，再通過通信把V區數據讀入到主站，主站再編寫V區傳送到M區指令，完成從站的M區數據到主站的M區。
3、VD傳送是4個字節，2個字

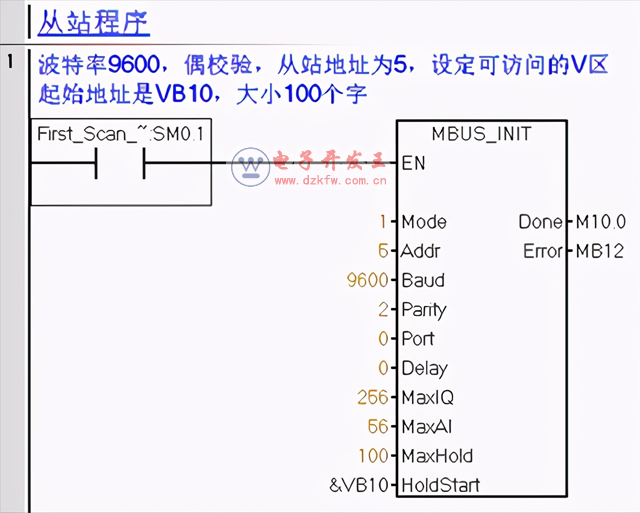

從站程序

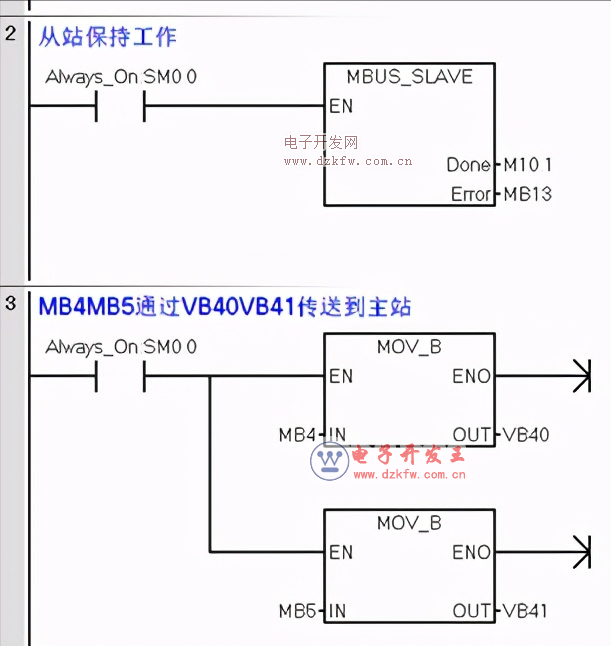

MB4\5先傳送到時V區，才能實現通信
由于從站是以VB10為起始地址，因此VB40VB41對應的MODBUS
地址為[（40-10）+2]/2=16，為40016。
從站的VD50（VB50-VB54）對應的MODBUS地址為40021
從站編寫完程序后，注意要分配庫存儲器
主站程序
定義參數
初始化復位各通信標志

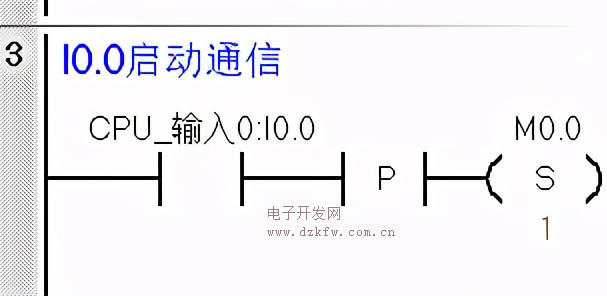

按I0.0開始通信
讀從站的6個字VW10-VW20到主站VW0-VW10
從站起始地址是VW10，對應40001地址
完成后置位下一指令復位上通信標志
讀一個字
40016地址對應VW40，讀到VW200

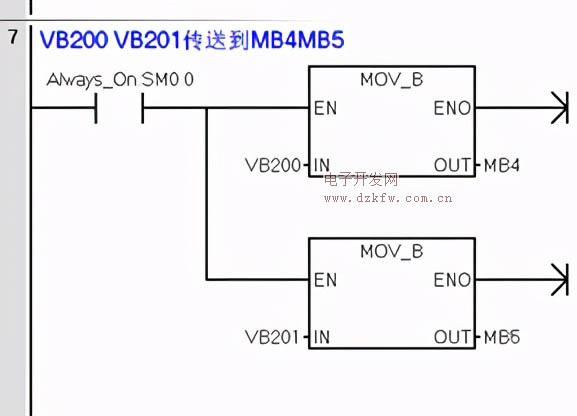

讀完傳到MW4，完成M區傳送
再輪詢下一個
寫一個字VD30到從站VD50
又返回第一輪詢
