會員注冊今天利用自動售貨機為例，介紹如果用西門子PLC如何實現自動售貨機控制功能。

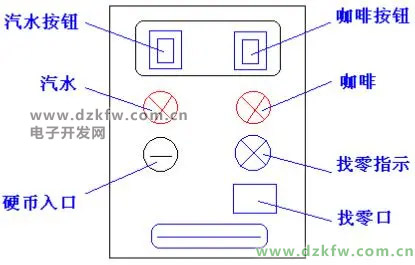

自動售貨機（簡單的有汽水、咖啡）示意圖，其工作要求如下
一、控制要求
1.此售貨機可投入1 元、3 元或5 元硬幣。2.當投入的硬總值超過12 元時，汽水指示燈亮；當投入的硬幣總值超過15 元時，汽水及咖啡按鈕指示燈都亮。3.當汽水燈亮時，按汽水按鈕，則汽水排出7s 后自動停止，這段時間內，汽水指示燈閃動。4.當咖啡燈亮時，按咖啡按鈕，則咖啡排出7s 后自動停止，這段時間內，咖啡指示燈閃動。5.若汽水或咖啡按出后,還有一部分余額,則找錢指示燈亮,按下找錢按鈕,自動退出多余的錢給另一個數據寄存器VW2，,找錢指示燈滅掉，并將找錢的余額清掉.

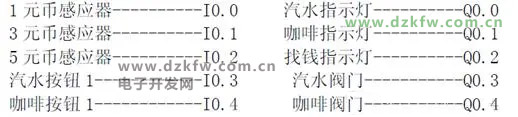

二、IO分配
三、梯形圖程序，梯形圖實例如下

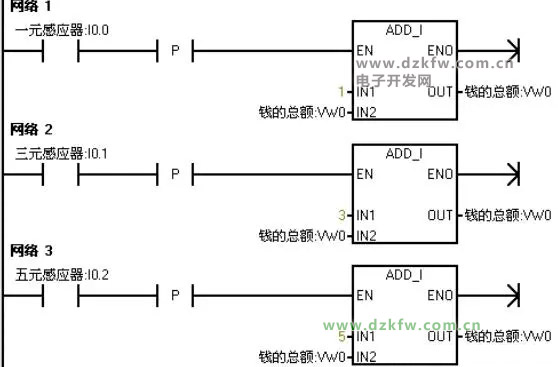

1、計算投入的錢的總額：

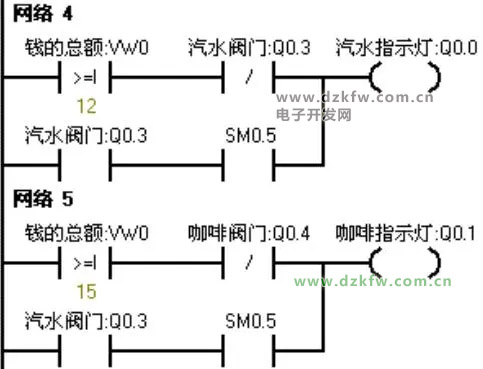

2、指示燈的控制閥

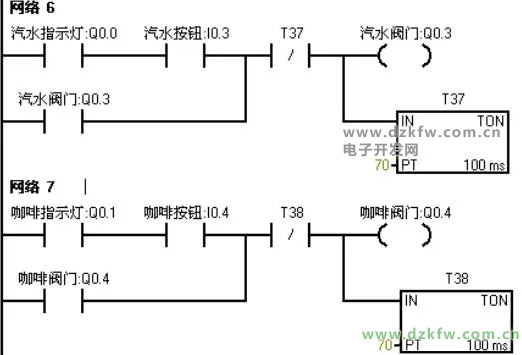

3、閥門的開啟

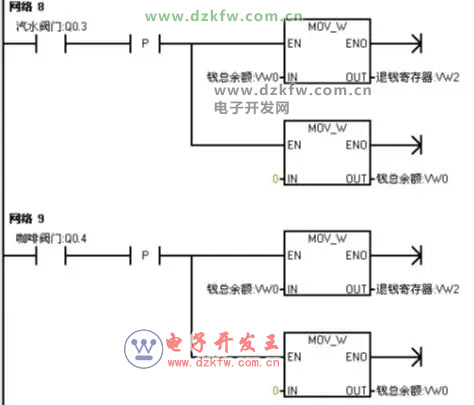

4、余額的計算
找錢，這里將錢總余額VW0 里面的數據賦給退錢寄存器VW2，并將余額清零。
