會員注冊SET（置位指令）與RST（復位指令）的用法
三菱FX系列PLC有基本邏輯指令20或27條、步進指令2條、功能指令100多條（不同系列有所不同）。在FX2N中共有27條基本邏輯指令，其中包含有些子系列PLC的20條基本邏輯指令。
三菱FX PLC置位與復位指令（SET/RST）：
1、SET（置位指令）：使被操作的目標元件置位并保持。
2、RST（復位指令）：使被操作的目標元件復位并保持清零狀態。

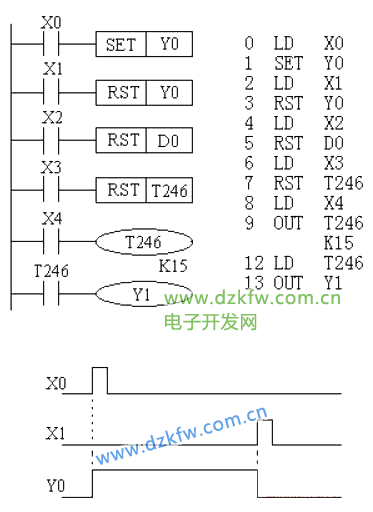

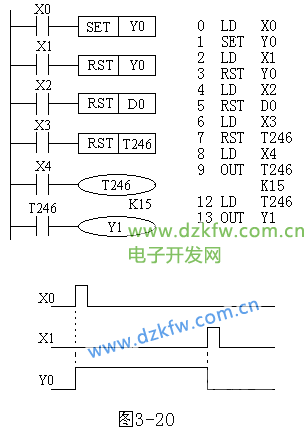

如圖1，為SET、RST指令的使用方法。

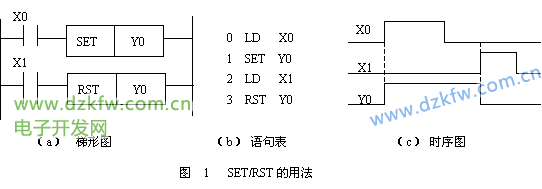

圖1：三菱PLC置位與復位指令的使用
當X0常開接通時，Y0變為ON狀態并一直保持該狀態，即使X0斷開Y0的ON狀態仍維持不變；只有當X1的常開閉合時，Y0才變為OFF狀態并保持，即使X1常開斷開，Y0也仍為OFF狀態。
SET 、RST指令的使用說明：
1）SET指令的目標元件為Y、M、S，RST指令的目標元件為Y、M、S、T、C、D、V 、Z。RST指令常被用來對D、Z、V的內容清零，還可以用來復位積算定時器和計數器。
2）對于同一目標元件，SET、RST可以多次使用，順序可以隨意，但最后執行者有效。

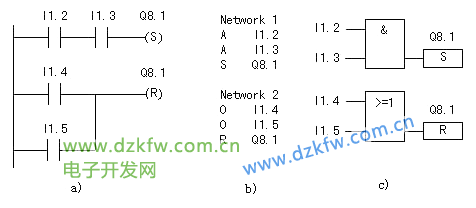

西門子PLC置位與復位指令
plc置位與復位指令用法實例，有關西門子plc置位復位指令、三菱FX系列PLC置位與復位指令(SET/RST)的用法，有關plc置位復位指令的功能、形式與使用實例。
三菱PLC置位與復位指令
有關三菱PLC置位與復位指令的功能說明，以FX2N為例，介紹其基本邏輯指令和步進指令及用法，置位與復位指令（SET/RST），SET 、RST指令的使用說明。
三菱plc置位與復位指令(SET,RST)
三菱plc置位與復位指令的用法，plc控制系統中使用置位指令實現自鎖控制，可以用SET指令與RST指令，SET指令稱為置位指令，用于驅動線圈，使其具有自鎖功能，RST指令稱為復位指令，其功能是使線圈復位。
