變頻器主回路如圖3所示。在日常維護中，技術人員可憑借數字式萬用表可簡單判斷主回路的整流橋、IGBT、IPM器件等是否損壞。為了人身安全，必須確保變頻器斷電，等待3～5分鐘后，拆除變頻器三相交流輸入端子（R/L1、S/L2、T/L3）和變頻器三相交流輸出端子（U/T1、V/T2、W/T3）后方可操作。

圖 3 變頻器主回路圖

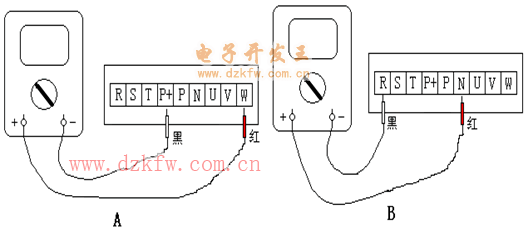

圖4 變頻器主回路測量示意圖
4．1主回路檢查步驟
以下是變頻器主回路靜態判斷，實際判斷以帶電機測試為準，但可為現場簡易判斷提供參考。
首先把數字萬用表打到“二級管”檔，然后通過數字萬用表的紅色表筆和黑色表筆按以下步驟檢測變頻器主回路：
（1）數字萬用表黑色表筆接觸直流母線的正極（P+），紅色表筆依次接觸變頻器輸出端子（U/T1、V/T2、W/T3），記錄萬用表上的顯示值；然后再把紅色表筆接觸（N），黑色表筆依次接觸（U/T1、V/T2、W/T3），記錄萬用表的顯示值；六次顯示值如果基本平衡，則表明變頻器IGBT逆變模塊無問題，
反之相應位置的IGBT逆變模塊損壞。檢查現象是：無輸出或報“OCU1”故障。如圖3中（A）所示。
（2）數字萬用表黑色表筆接觸直流母線的正極P(+)，紅色表筆依次接觸變頻器輸入端子（R/L1、S/L2、T/L3），記錄萬用表上的顯示值；然后再用數字萬用表紅色表筆接觸（N），黑色表筆依次接觸變頻器輸入端子（R/L1、S/L2、T/L3），記錄萬用表的顯示值；六次顯示值如果基本平衡，則表明變頻器二極管整流或軟啟電阻無問題。
反之相應位置的整流模塊或軟啟電阻損壞，檢查現象是：無顯示或報欠壓故障，如圖4中（B）所示。
