常用的變頻器頻率給定方式如下：

    1．面板給定。如圖2-5a所示。

   (1)鍵盤給定。即通過鍵盤上的升鍵（ 、 或 ）和降鍵（ 、 或 ）來調節頻率，是數字量調節。

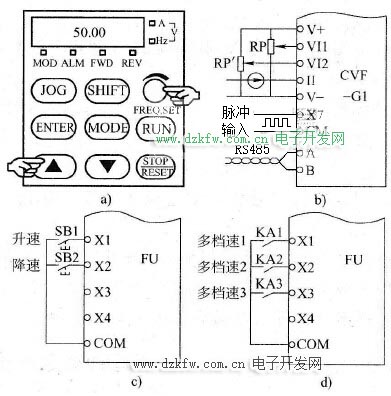

    圖2-5    頻率給定方式

   a)面板給定b）外接給定

   c)端子升、降速給定d）端子多擋速給定

   (2)電位器給定。即通過面板上的電位器來調節頻率。

    2．外接給定。即通過從外部輸入給定信號來調節頻率，如圖b所示。

   (1)電壓信號給定。在大多數情況下，是利用變頻器內部提供的給定電源，通過外部接入電位器來得到所需的電壓信號。多數變頻器常常有兩個或兩個以上的電壓信號輸入端，如圖b中之VI1和V12端。

    給定電壓的范圍有：0~ +10V、0~±10V、0～+5V、0～±5V等。

   (2)電流信號給定。如圖b中之Ⅱ端。給定范圍有：0～20mA和4~20mA。

   (3)脈沖給定。頻率給定信號為脈沖信號，如圖b中之X7所示。

    3．接口給定。即通過變頻器提供的RS485接口由微機或PLC給定。

    4．多功能輸入端子給定。在變頻器功能輸入端子中，經過功能預置，使其中的兩個或多個端子用于頻率給定。常用的有：

   (1)升速、降速給定。在多功能輸入端子中任選兩個，經過功能預置，使之成為“升速”端子和“降速”端子，如圖c所示。

   (2)多擋速給定。在多功能輸入端子中任選若干個，經過功能預置，使之成為多擋速控制端子，如圖d所示，則通過該幾個端子的不同組合，可以得到不同的轉速。
