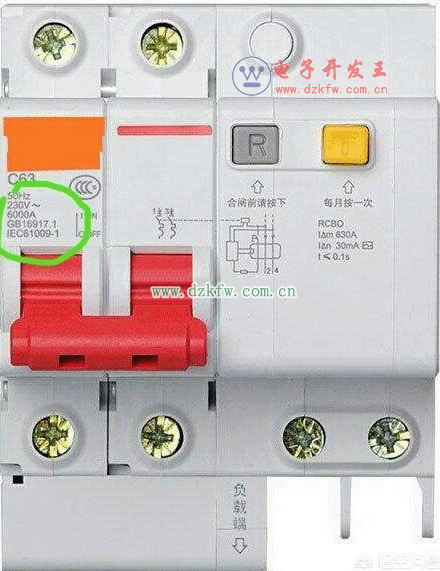

再說一下這兩種漏電斷路器的漏電保護原理。當電器的電源線對電器的外殼或裸露導電部件產生漏電時，人體觸及到這些部件，電流會經過人體流向大地，漏電斷路器里的零序電流互感器就會檢測到線路中電流的矢量合不在為零（正常時是零），此時剩余電流繼電器就會動作，驅動脫扣機構將斷路器跳閘。這是電器未接地時的保護情況。
再說一下電器外殼接地時的保護情況。當電器的電源線對電器外殼或裸露導電部件漏電時，電流會經過地線流向大地，此時漏電斷路器的零序電流互感器會檢測到線路中電流矢量合不再為零。剩余電流繼電器同樣會動作，開關同樣會跳閘保護。dzkfw.com.cn
但是有接地線和沒有接地線是有一點區別的！我們來說說區別在哪里？
1.有接地線的情況下:
你廚房電器或者熱水器等等用電設備漏電了！在有接地線的情況下！你插頭插進插座的瞬間，漏電保護器直接就跳閘了！送不上電！不會傷害到人體！
2.沒有接地線的情況下:
最簡單的，你的鐵制外殼的用電設備！火線直接接到外殼了！而零線沒有接觸到外殼！你正好放在木質茶幾或者桌子上面！而電源線只有零線火線沒有接地！那在你手沒有觸摸到這個用電設備的時候是不會跳閘的！因為沒有和大地形成回路！在你手指觸摸到金屬外殼！瞬間就會電你一下！形成回路了！然后漏電保護器才會跳閘！
也就是說:有地線不會被電就會斷電，沒地線會被電一下才斷電！
在條件允許的情況下，希望大家還是把接地線接好！即使有漏電保護器！嚇一跳心里也不舒服吧？
