從一個初級的電工師傅到一個高級或技師的級別，需要不斷學習，提升自己的技術水平，比如在接線方法要如何接線才能又快又好完成裝配，有經驗的電工會有很多潛移默化的工作技巧，比如連接多聯開關的時候，一定要有邏輯標準，或者是按照燈方位的前后順序，一個一個漸遠。下文資深電工分享了一些實用口訣，希望能夠幫到大家。

　　電工接線方法口訣---安全注意事項

　　火線L零線N，金屬外殼接地E。

　　零線接地火有電，氖氣發光是火線，氖管電阻一百萬。

　　手按筆卡尖接線，注意手指不碰尖。

　　觸電事故先斷電，絕緣棒來挑起線。

　　火線零線并排走，

　　插座電器并聯接。

　　三孔插座上接地，

　　兩孔插座右接火。

　　電燈開關接火線，

　　零線直接進燈座。

　　保險要和火線連，

　　三腳插頭接外殼。

推薦閱讀：電工布線口訣_30年行家實例解讀家裝電工布線口訣

　　電工接線方法口訣-----單相電源插座接線的規定

　　單相插座有多種，常分兩孔和三孔。

　　兩孔并排分左右，三孔組成品字形。

　　接線孔旁標字母，L為火N為零。

　　三孔之中還有E，表示接地在正中。

　　面對插座定方向，各孔接線有規定。

　　左接零線右接火，保護地線接正中。

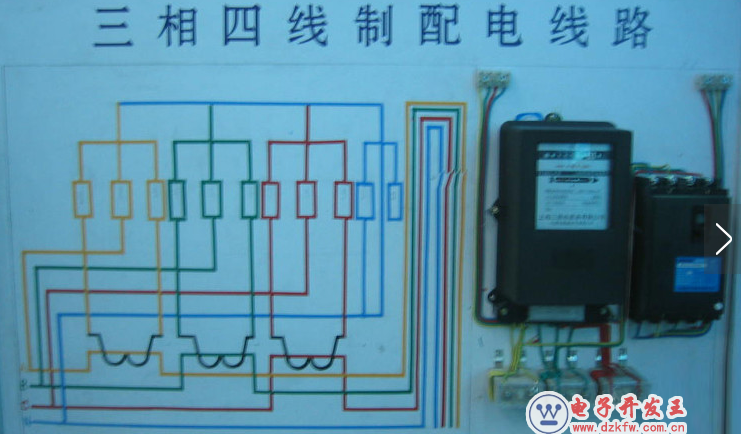

　　電工接線方法口訣---三相交流電源的兩種接法和兩種出線方式

　　三相接法有兩種，一個三角一個星。

　　角接三相圍一圈，三個頂點三相線。

　　星接三尾聯一點，聯點叫做中性點。

　　三首引出三相線，中點出線中性線。

　　相線俗稱叫火線，中線俗稱叫零線。

　　星接可出兩種線，三相三線和四線。

　　三相三線無零線，三相四線有零線。

　　電工接線方法口訣----接地線的順序是什么？

　　裝設接地線應遵循的順序：先將接地極棒插入地面以下0.6m，后掛導體端。對同桿塔多層電力線路檢修時，接地線的裝設應先低壓后高壓，先下層后上層，先近端后遠端。接地線的拆除與此相反。

　　裝設接地線必須先接接地端，后接導線端，接地線應接觸良好，連接應可靠。拆接地線的順序與此相反。裝、拆接地線均應使用絕緣棒或?qū)Ｓ玫慕^緣繩。人體不得碰觸接地線或未接地的導線。

　　埋地導線埋設前的斷芯檢查和斷點確定方法

　　地埋導線埋設前，有無斷芯盤盤檢。

　　檢查使用兆歐表，L一端接導線，

　　導線另端放水中，儀表E端照此辦，

　　慢慢搖動兆歐表，針不到零是斷線。

　　查找斷點在何處，使用儀器DG3，

　　單相交流接一頭，儀器貼附地埋線，

　　從頭到尾慢移動，儀燈發光線未斷，

　　若是儀器燈熄滅，此處就是斷線點。

　　電工接線方法口訣----電工電路接線看圖口訣

　　原理圖，接線圖，電路圖是電工在日常工作中經常要接觸到的，所以電工必須學會看圖，看電路圖和接線圖有個原則：從上到下，從左到右。下面我們匯總了資深電工分享的接線看圖方法口訣。

　　接線原理詳細看，萬千資料記心間。

　　標題欄，元件表，讀說明，圖形號，

　　先從總體到局部，再從電源到負載。

　　主電路，要看詳，副電路，不能忘，

　　從上到下有順序，從左至右不漏項。

　　能量徑，信息流，各表圖，要了解，

　　分析電源到負載，二次回路信號線。

　　材料表，施工書，總要求，目錄號，

　　圖樣說明看詳細，識圖重點便明了。

　　看原理，分主副，交直流，細分清，

　　先看電源各回路，保護測量控制清。

　　安裝圖，照主副，經線路，到負載，

　　不忘電源一段段，元件連接按序看。

　　展開圖，識讀時，據原理，在回路，

　　電器元件功能鍵，分別畫在線路間。

　　平面圖，剖面圖，看土建，看管道，

　　電氣設備有位置，細看尺寸和投影。

　　連接線，傳信息，示邏輯，連功能，

　　多線表示雖麻煩，直觀詳細易辨明。

　　單線法，也簡單，示三相，要對稱，

　　單畫互感繼電器，多線文字詳記明。

　　明暗敷，粗細線，加文字，畫斜線，

　　標注導線各型號，寬厚截面標中間。

　　十字形，連T形，導線交，連不連，

　　就看中心小圓點，明明白白好分辨。

　　絕緣線，要標記，從屬端，獨立線，

　　組合標記功能鍵，相位保護極性間。

　　元器件，圖形號，簡外形，要素號，

　　集中表示簡單圖，分開表示展開圖。

　　工作態，畫正常，接觸點，方向致，

　　左開右閉是規定，下開上閉要記牢！

　　整定值，數據號，在附件，標記好，

　　注釋標志要清晰，端子圖形小句號。

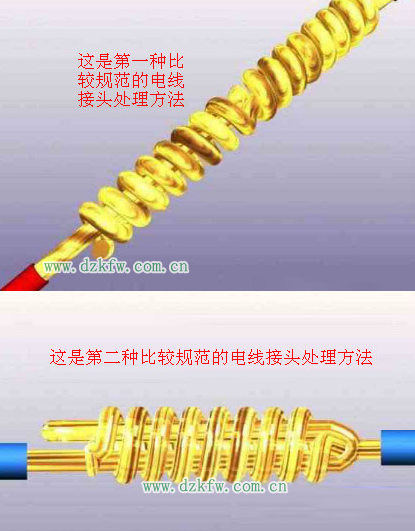

　　電工接線方法口訣----電工導線接線標準：

　　1、 緊固接線用力要適中，防止用力過大將螺栓螺母滑扣，發現已滑扣的螺栓螺母及時更換，嚴禁將就作業。

　　2、 用螺絲刀緊固或松動螺絲時，必須用力使螺絲刀頂緊螺絲，然后再進行緊固或松動，防止螺絲刀與螺絲打滑，造成螺絲損傷不易拆裝，尤其是掛箱內的常用空開。

　　3、 發現難于拆卸的螺栓螺母，不要魯莽行事，防止造成變形更難于拆卸，應給予適當敲打，或加螺絲松動劑、稀鹽酸等稍后再進行拆卸。

　　4、 不要用老虎鉗緊固或松動螺栓螺母，以防造成損壞，用活口扳手時要調整好開口，防止將螺栓螺母損壞變形，造成不易拆裝。

　　5、 同一接線端子允許最多接兩根相同類型及規格的導線。

　　6、 易松動或易接觸不良的接線端子，導線接頭必須以“？”型緊固在接線端子上，增加接觸面積及防止松動。

　　7、 導線接頭或線鼻子互相連接時，中間嚴禁加裝非銅制或?qū)щ娦阅懿缓玫膲|片。

　　8、 導線接頭連接時，要求接觸面光滑且無氧化現象，接線鼻子或銅排相接時，可在接觸表面清理干凈后涂抹導電膏，然后再進行緊固。

　　9、 接臨時線時，單根導線軟線的要求接線頭對折一次，然后接到空開下口；單芯硬線要以“？”型接到空開下口。

　　10、 30KW及以上電機接線，要求電機出線和連接電機的電纜導線之間不允許跨接導電性能不好的墊片，如鍍鋅螺母、平墊、彈簧墊等。

　　11、 使用絕緣膠帶纏繞電纜或其他要保護絕緣的設備時，絕緣層要以壓置1/2的比例從一端纏繞到另一端，且至少往返一來回。
