焊材的分類

前言：焊接材料可分為，焊條，焊絲，焊劑，這些進(jìn)場(chǎng)使用前需要進(jìn)行試驗(yàn)，合格后方可使用！通常用焊接工藝評(píng)定焊材的性能！

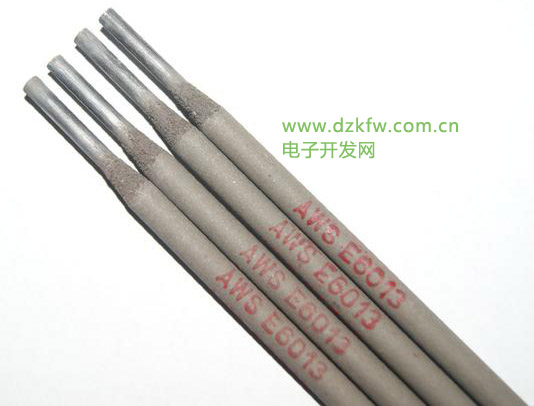

焊條：

焊條由焊芯和藥皮組成，是氣焊或電焊時(shí)熔化填充在焊接工件的接合處的金屬條。焊條的材料通常跟工件的材料相同或匹配。





焊芯：

一般是一根具有一定長(zhǎng)度及直徑的鋼絲。焊接時(shí)，焊芯有兩個(gè)作用：一是傳導(dǎo)焊接電流，產(chǎn)生電弧把電能轉(zhuǎn)換成熱能，二是焊芯本身熔化作為填充金屬與液體母材金屬熔合形成焊縫。

焊條藥皮：

是指涂在焊芯表面的涂料層。藥皮在焊接過(guò)程中分解熔化后形成氣體和熔渣，起到機(jī)械保護(hù)、冶金處理、改善工藝性能的作用。

價(jià)格：

金橋品牌 J422為例：網(wǎng)上一包10斤，一斤12塊，一包大概120元左右。

焊條型號(hào)編制方法如下：

字母“E”表示焊條；前兩位數(shù)字表示熔敷金屬抗拉強(qiáng)度的最小值；第三位數(shù)字表示焊條的焊接位置，“0”及“1”表示焊條適用于全位置焊接（平、立、仰、橫），“2”表示焊條適用于平焊及平角焊，“4”表示焊條適用于向下立焊；第三位和第四位數(shù)字組合時(shí)表示焊接電流種類及藥皮類型。在第四位數(shù)字后附加“R”表示耐吸潮焊條，附加“M”表示耐吸潮和力學(xué)性能有特殊規(guī)定的焊條，附加“-1”表示沖擊性能有特殊規(guī)定的焊條。

E43系列

E43—熔敷金屬抗拉強(qiáng)度≥421MPa（4300kgf/cm^2）

焊條型號(hào) | 藥皮類型 | 焊接位置 | 電流種類

E4300 特殊性 平、立、仰、橫 交流或直流正、反接

E4301 鈦鐵礦型 平、立、仰、橫 交流或直流正、反接

E4303 鈦鈣型 平、立、仰、橫 交流或直流正、反接

E4310 高纖維素鈉型 平、立、仰、橫 直流反接

E4311 高纖維素鉀型 平、立、仰、橫 交流或直流反接

E4312 高鈦鈉型 平、立、仰、橫 交流或直流正接

E50系列

E50系列—熔敷金屬抗拉強(qiáng)度≥490MPa（5000kgf/cm^2）

焊條型號(hào) | 藥皮類型 | 焊接位置 | 電流種類

E5001 鈦鐵礦型 平、立、仰、橫 交流或直流正、反接

E5003 鈦鈣型 平、立、仰、橫 交流或直流正、反接

E5010 高纖維素鈉型 平、立、仰、橫 直流反接

E5011 高纖維素鉀型 平、立、仰、橫 交流或直流反接

如何區(qū)分焊條的酸堿性：

1.酸堿性識(shí)別看焊條牌號(hào)末位，末位數(shù)字0～5的是酸性焊條，6～9的是堿性焊條。

2.觀察鋼芯表面顏色：堿性焊條的端部往往呈烤藍(lán)色，而酸性焊條則沒有。

3.從熔渣的顏色看：堿性焊條熔渣的背面呈烏黑色，渣殼較致密;酸性焊條熔渣的背面呈亮黑色，渣殼較疏松、多孔。

酸堿焊條的性能：

J422是酸性焊條：J是焊條牌號(hào)，中文JIE的拼音是指結(jié)構(gòu)鋼！422是指強(qiáng)度為422MPA,牌號(hào)是E4303.

較便于施焊，飛濺也要小，煙塵也要少。422焊條可交直流兩用，但用直流焊接容易偏弧，長(zhǎng)弧焊接，比507略長(zhǎng)，弧太長(zhǎng)也會(huì)出氣孔。這個(gè)弧的長(zhǎng)度只能在焊接的時(shí)候，自己比較，沒法用尺子量的。電流偏小一點(diǎn)，蓋面漂亮。

J506和J507是堿性焊條：J是焊條牌號(hào)，中文JIE的拼音是指結(jié)構(gòu)鋼！

它的藥皮容易受潮，在焊前要烘干，所以煙塵較大，烘干不好容易產(chǎn)生氣泡。堿性焊條，只能直流反接，短弧操作，長(zhǎng)弧容易出氣孔。填充結(jié)束的時(shí)候不要破壞坡口邊緣，那樣蓋面才能保證一條直線，當(dāng)然，焊接高手除外。

操作上J422好焊，從防止裂紋上J507好焊。J422用于要求不高的低碳鋼和結(jié)構(gòu)鋼的焊接，適用于交直流電源全位置焊接。506與507均是堿性焊條，用于要求高的低碳鋼，高碳鋼及合金鋼的焊接，只能用直流電源焊接。

民用J422和J506比較常用，工業(yè)上用的J507、J427比較多。但民用的3.2直徑的用的多些。

酸堿焊條的價(jià)格：

一般來(lái)說(shuō)酸性焊條價(jià)格相對(duì)較低！

焊條的匹配性：

母材是Q235的，用E4303 (J422) 焊條，母材是Q345的，用E5016 (J506)焊條。

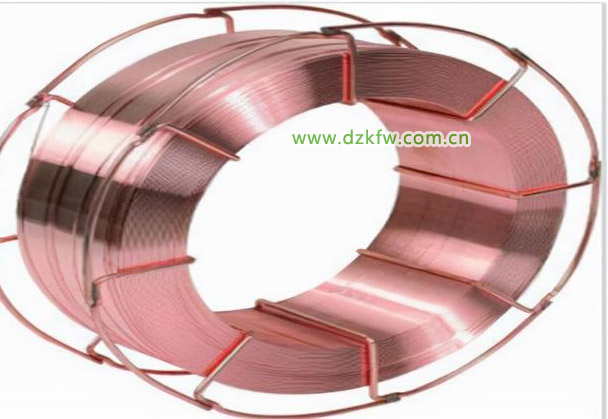

焊絲：

焊絲分為藥芯焊絲也稱粉芯焊絲、管狀焊絲，它分為加氣保護(hù)和不加氣保護(hù)兩大類。藥芯焊絲表面與實(shí)芯焊絲一樣，只不過(guò)藥芯里面是藥粉，實(shí)芯焊絲的實(shí)芯的，是由塑性較好的低碳鋼或低合金鋼等材料制成的。

其制造方法是先把鋼帶軋制成U形斷面形狀，再把按劑量配好的焊粉填加到U形鋼帶中，用壓軋機(jī)軋緊，最后經(jīng)拉拔制成不同規(guī)格的藥芯焊絲。

藥芯焊絲可用于碳鋼，低合金結(jié)構(gòu)鋼，耐熱鋼，高張力鋼，高強(qiáng)度淬火回火鋼，不銹鋼以及硬面耐磨鋼材等的焊接。



藥芯焊絲

藥芯焊絲和實(shí)芯焊絲的區(qū)別是：

實(shí)心焊絲的管是實(shí)心的,藥芯焊絲的管內(nèi)有藥芯,它的的作用是穩(wěn)弧、改善操作性能、起保護(hù)作用。

藥芯焊絲與實(shí)心焊絲相比,飛濺小,而且連續(xù)使用也不會(huì)堵塞焊槍嘴。

藥芯焊絲的作業(yè)性能優(yōu)于實(shí)心焊絲,藥芯焊絲的熔敷效率微低于實(shí)心焊絲,但熔敷速度比實(shí)心焊絲快得多。

二氧化碳?xì)怏w保焊藥芯和實(shí)芯焊接方法的區(qū)別：

1。從保護(hù)方法來(lái)說(shuō)，藥芯焊絲既有氣體保護(hù)，又有渣保護(hù)，而實(shí)心焊絲只有氣體保護(hù)。

2。焊縫成形也有較大差異，主要是實(shí)心焊絲在用純CO2氣體保護(hù)時(shí)，飛濺比較大，所以外觀比較差。3。實(shí)心焊絲用混合氣保護(hù)或者純氬氣保護(hù)可以克服飛濺的問(wèn)題，但是成分會(huì)比藥芯焊絲貴。所以很多有外觀要求的時(shí)候，填充層可以選擇用二保焊實(shí)心焊絲，蓋面層改用二保焊藥芯焊絲。

焊劑：

焊劑主要作為埋弧焊和電渣焊使用的焊接材料，焊接過(guò)程中、焊劑起著 與焊條藥皮類似的作用。

焊劑的保存：

為了保證焊接質(zhì)量,焊劑在保存時(shí)，應(yīng)注意防止受潮。焊劑使用前,應(yīng)按規(guī)定烘干,烘干后立即使用。酸性焊劑如HJ431的烘干溫度為250°C ,保溫1~2h ;堿性焊劑的烘干溫度要高一些,如HJ250的烘干溫度為300~400C ,保溫2h。回收的焊劑要去渣殼。
