互感器是一種特殊的變壓器。互感器分為電流互感器和電壓互感器。

1、電流互感器安裝

電流互感器的作用是將一次回路的大電流變換為二次回路的小電流，提供測量儀表和繼電保護裝置用的電流電源。電流互感器二次側電流均為5A。電流互感器按原繞組的匝數分為單匝（母線式、芯柱式、套管式）和多匝（線圈式、線環式、串級式）；按絕緣形式分為瓷絕緣、澆注絕緣、樹脂澆注等；按一次電壓分為高壓和低壓兩大類；按用途分為測量用和保護用兩類；按準確度等級分為0.1、0.2、0.5、1.0、3.0、10等。電流互感器外形如圖示。

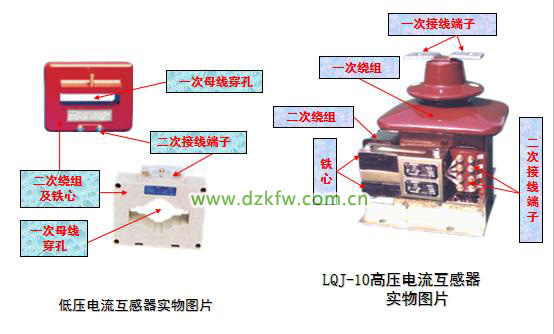

電流互感器 （a）原理電路；（b）0.5kV；（c）10kV

電流互感器一般安裝在成套配電柜、金屬構架上，也可安裝在母線穿過墻壁或樓板處。電流互感器可直接用基礎螺栓固定在墻壁或樓板上，或者用角鋼做成矩形框架埋入墻壁或樓板中，將與框架同樣大小的鐵板用螺栓固定在框架上，再將電流互感器固定在鋼板上。電流互感器二次側嚴禁開路。

2、電壓互感器安裝

電壓互感器的作用是將一次回路的高電壓變換為二次回路的低電壓，提供測量儀表和繼電保護裝置用的電壓電源。電壓互感器二次側電壓均為100V。

電壓互感器按絕緣及冷卻方式分為干式和油浸式；按相數分為單相和三相；按安裝地點分為戶內式和戶外式。電壓互感器外形

電壓互感器 (a)原理電路；(b)0.5kV；(c)10kV

電壓互感器一般安裝在成套配電柜內或直接安裝在混凝土臺上。混凝土臺應干固并達到一定強度后才能安裝電壓互感器。安裝前應對電壓互感器本身作仔細檢查，合格方能安裝。電壓互感器二次側嚴禁短路。

3、電流互感器二次側為何嚴禁開路

根據上文，由于一次電流不受互感器影響，所以互感器二次側嚴禁開路。


當互感器在正常運行時，二次側接近由于短路狀態，二次電流和一次電流產生的磁場相互作用，如上圖1-7所示，為了便于理解，一次線圈繞多一圈。此時雖然一次電流比較大，其激發的磁場也比較強，但由于楞次定律，其大部分磁場被二次電流產生的磁場所抵消，所以鐵芯中的凈剩磁場并不大，根據電磁感應定律，一二次的電壓都不大。

然而，當電流互感器二次開路，由于一次電流不變，其激發的磁場也不變（比較大），此時二次電流為零，不能產生另一個磁場抵消一次電流所產生的磁場，換言之，一次電流全部用來勵磁，就會使得鐵芯磁通急劇增加，造成鐵芯損耗增大，鐵芯和繞組發熱等。同時，根據電磁感應定律，因為磁通的增大，二次側線圈將會出現峰值高達數千伏的高壓！這個高電壓很可能會損壞儀表，破壞二次繞組絕緣，危及人身安全。
