會員注冊本文簡單介紹一下：運算放大器的應用，電路圖+波形圖，一次性解決。
主要是以下幾種：
- 1、反相放大器
- 2、同相放大器
- 3、電壓跟隨器
- 4、差分放大電路
- 5、加法放大電路
- 6、D類放大器
- 7、張弛振蕩器
- 8、相移振蕩器
- 9、三角波發生器
- 10、半波整流
- 11、全波整流
- 12、峰值檢波
- 13、積分電路
- 14、微分電路
- 15、I-V轉換
- 16、經典運放741內部框圖

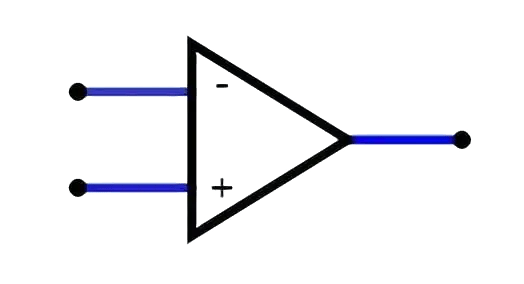

運放的最基本電路符號：
運放的最基本電路符號
一、反相放大器電路圖

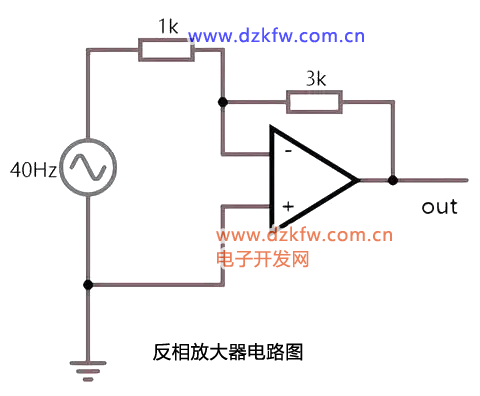

反相放大器電路圖

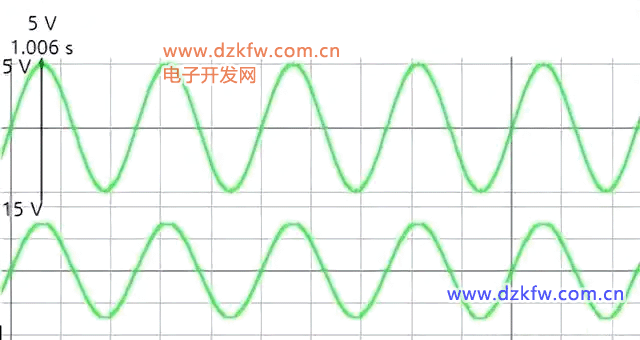

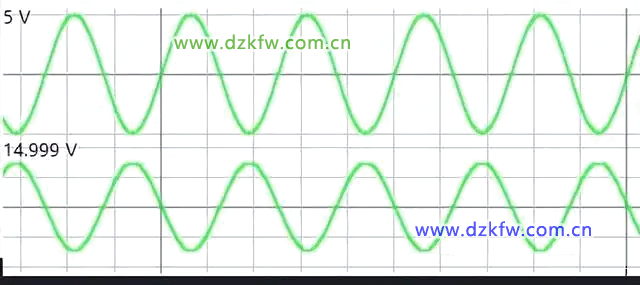

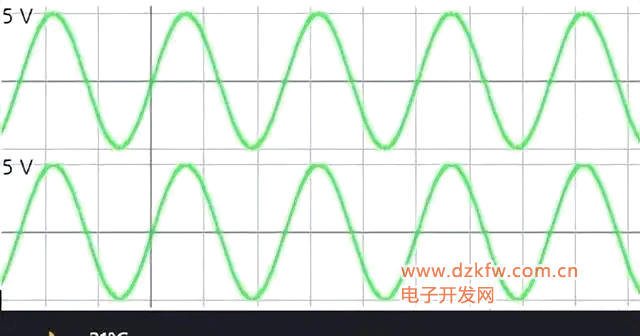

反相放大器輸入輸出波形：
反相放大器輸入輸出波形
二、同相放大器電路圖
同相放大器電路圖
同相放大器輸入輸出波形：
同相放大器輸入輸出波形

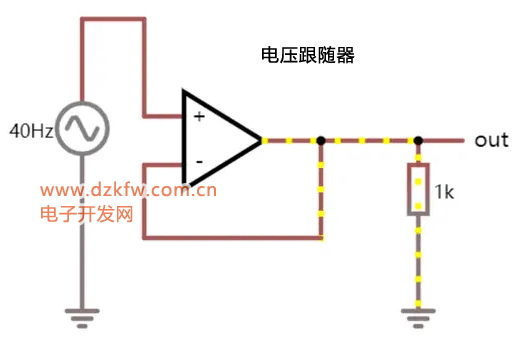

三、電壓跟隨器
電壓跟隨器
電壓跟隨器輸入輸出波形：
電壓跟隨器輸入輸出波形

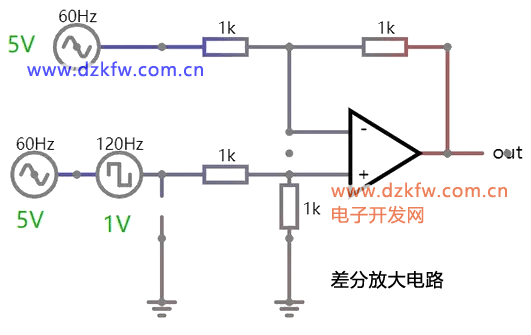

四、差分放大電路
差分放大電路
差分放大電路輸入輸出波形：
差分放大電路輸入輸出波形

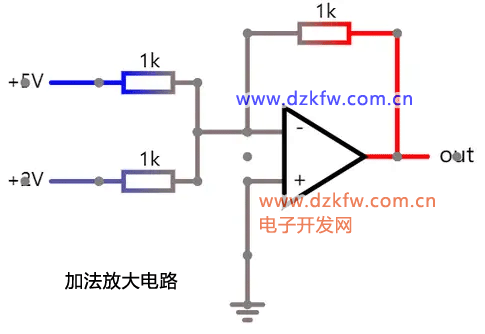

五、加法放大電路

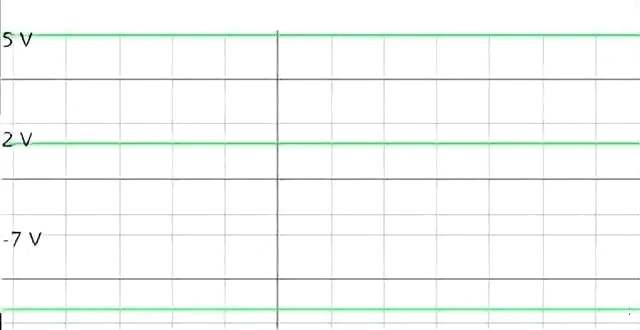

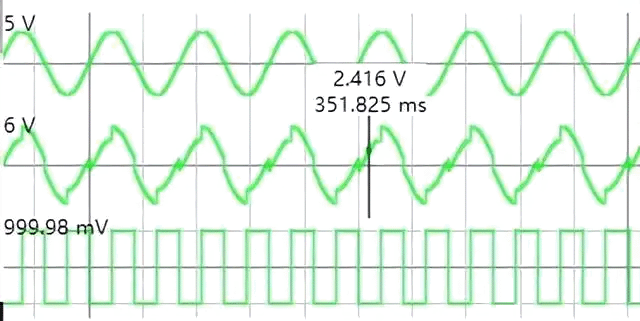

加法放大電路輸入輸出波形：

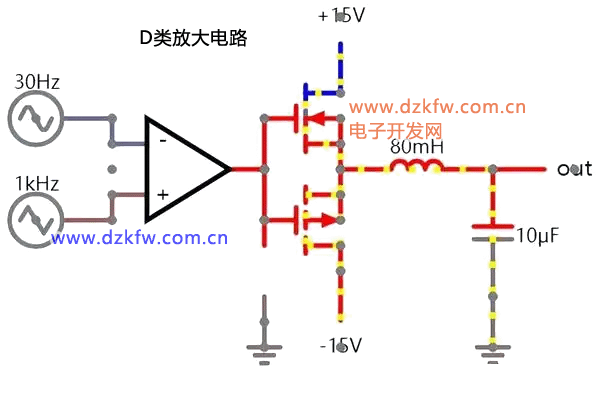

六、D類放大電路
D類放大電路

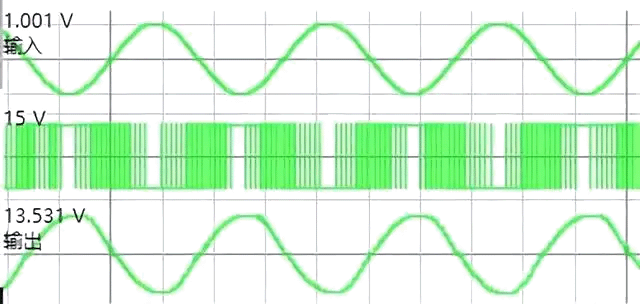

D類放大電路輸入輸出波形：
D類放大電路輸入輸出波形

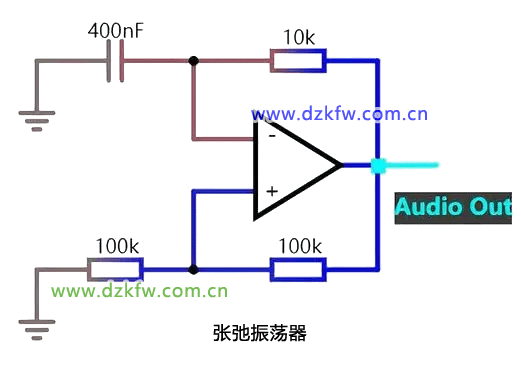

七、張弛振蕩器
張弛振蕩器

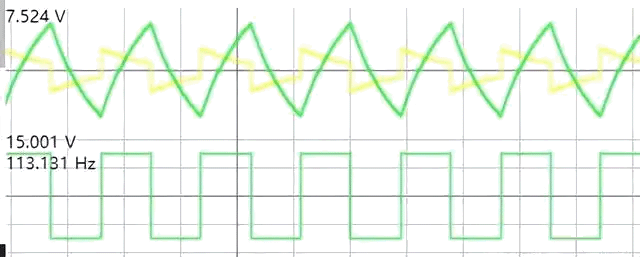

張弛振蕩器輸入輸出波形：
張弛振蕩器輸入輸出波形
八、相移振蕩器
相移振蕩器
相移振蕩器輸入輸出波形：
相移振蕩器輸入輸出波形
九、三角波發生器

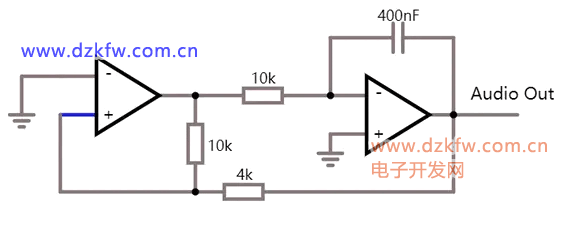

三角波發生器

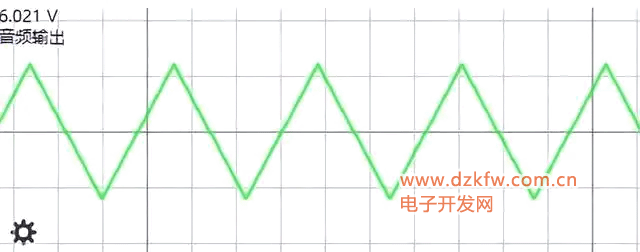

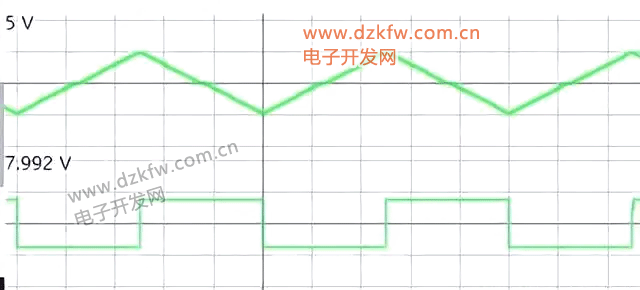

三角波發生器輸入輸出波形：
三角波發生器輸入輸出波形

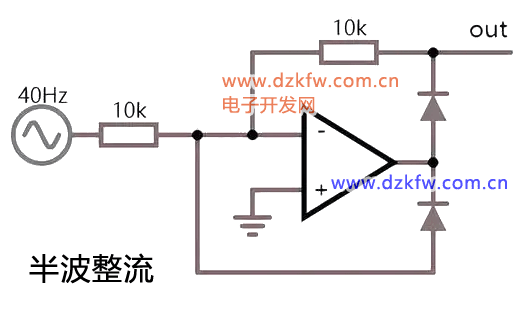

十、半波整流
半波整流

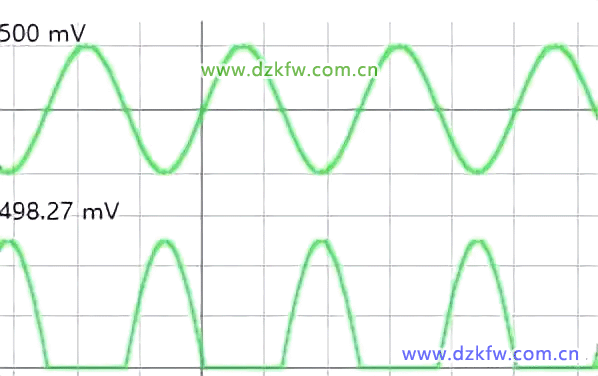

半波整流輸入輸出波形：
半波整流輸入輸出波形
十一、全波整流
全波整流

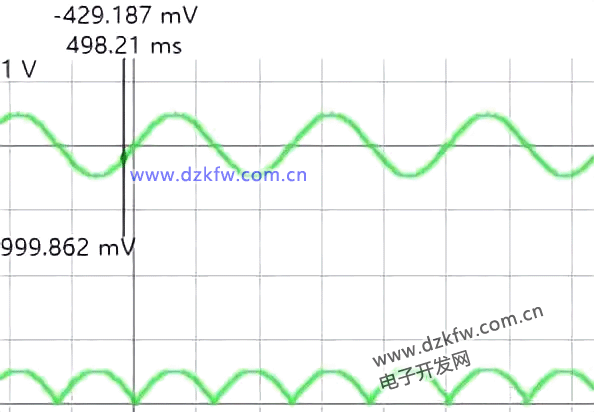

全波整流輸入輸出波形：
全波整流輸入輸出波形
十二、峰值檢波

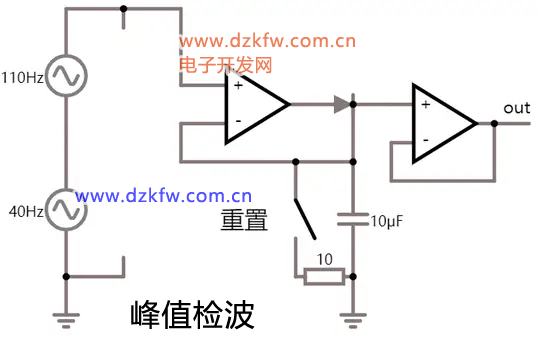

峰值檢波

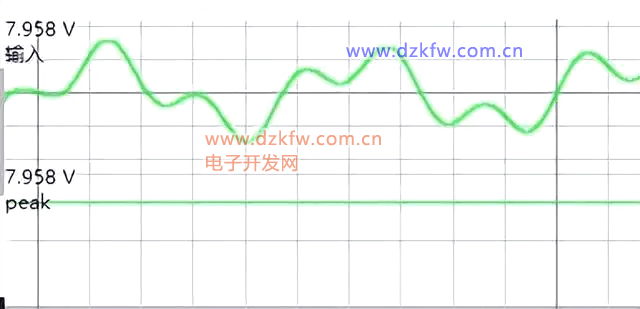

峰值檢波輸入輸出波形：
十三、積分電路
積分電路

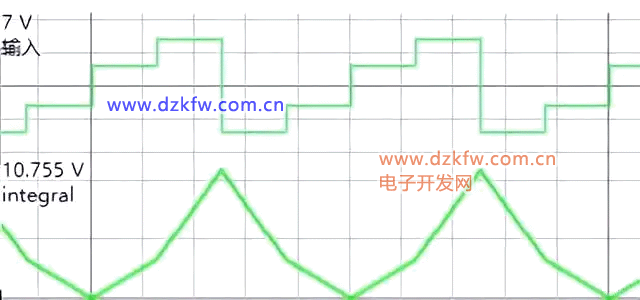

積分電路輸入輸出波形：
積分電路輸入輸出波形

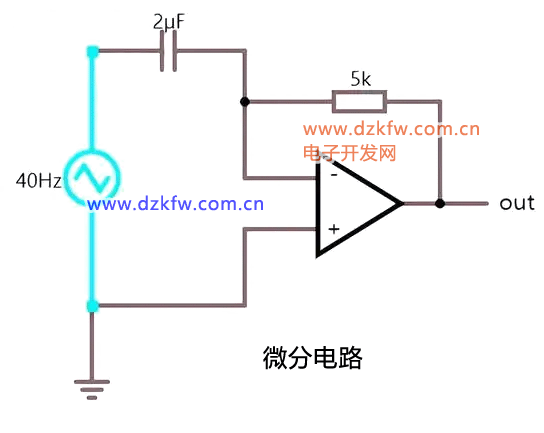

十四、微分電路
微分電路
微分電路輸入輸出波形：
微分電路輸入輸出波形
十五、I-V轉換

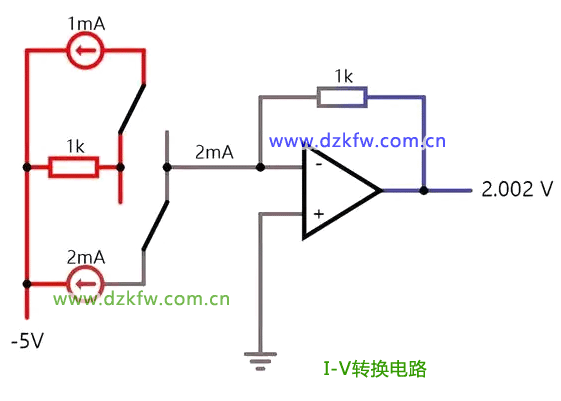

I-V轉換

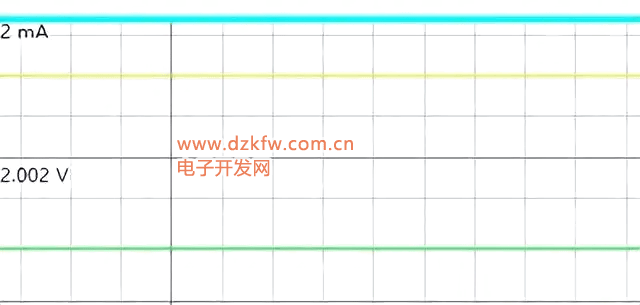

I-V轉換輸入輸出波形：
I-V轉換輸入輸出波形
十六：經典運放的內部框圖741運放
經典運放的內部框圖741運放
