會員注冊普通電熱水器電路

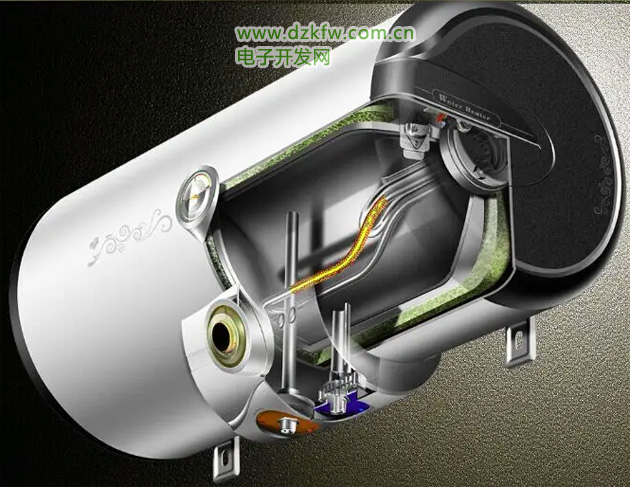

以澳柯瑪機械控制型電熱水器為例，介紹普通電熱水器電路的識圖方法。該電路由溫控器、加熱器、過熱保護器、加熱指示燈構成，如圖4-29所示。

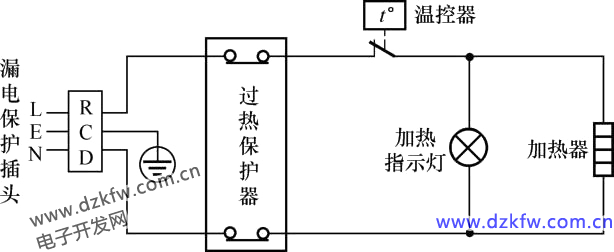

圖4-29 澳柯瑪機械控制型電熱水器電氣系統原理圖
1.加熱控制
插好電源線后，220V市電電壓經溫控器、過熱保護器不僅使加熱器加熱，而且使加熱指示燈發光，表明該機處于加熱狀態。隨著加熱時間的延長，水的溫度逐漸升高，當溫度達到溫控器設置的溫度值后，溫控器的觸點斷開，加熱器因失去供電而停止加熱，同時加熱指示燈也因失去供電熄滅，該機進入保溫狀態。當水溫下降到比設置的溫度低 5℃左右后，溫控器的觸點閉合，再次接通電源，加熱器重新加熱。如此反復，使電熱水器的溫度控制在設置的范圍內。
2.過熱保護
當水罐內無水或溫控器異常，使加熱器的溫度過高時，過熱保護器的觸點斷開，切斷整機供電，以免加熱器燒斷或產生其他故障，實現過熱保護。
注水式電熱水器電路
下面以海爾FCD-H65B型電熱水器為例，介紹注水式電熱水器電路的識圖方法。該電路由的核心元器件是加熱器、溫控器、流量開關，如圖4-30所示。

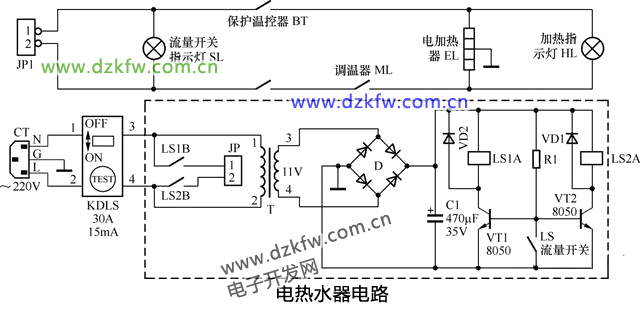

圖4-30 海爾FCD-H65B型電熱水器電路
1.電源電路
220V市電電壓經30A/15mA漏電保護器KDLS輸入后，分兩路輸出：一路通過繼電器的觸點為加熱器供電;另一路經變壓器T降壓，產生11V(與市電高低成正比)左右的交流電壓，再通過整流堆D橋式整流，C1濾波產生12V直流電壓。該電壓為繼電器LS1A、LS2A的線圈及其控制電路供電。
2.注水供電控制電路
該機的注水供電控制電路核心元件是流量開關(干簧管)LS和繼電器LS1A、LS2A。
在通電的情況下，若打開該電熱水器的噴頭放水，必然會導致進水管為電熱水器注水，這樣水流動產生的水壓使流量開關LS的觸點閉合，VT1、VT2因b極無電壓輸入而截止，繼電器LS1A、LS2A的線圈無導通電流，所以它們的觸點LS1B和LS2B不能閉合，也就不能為加熱電路供電，實現噴水防漏電保護。反之，若噴頭不噴水，并且進水管也不注水，LS的觸點斷開，VT1和VT2導通，使LS1A和LS2A的線圈有導通電流，觸點LS1B和LS2B閉合，為加熱電路供電，同時點亮指示燈SL，表明該熱水器有市電輸入，并且沒有注水。
3.加熱電路
加熱電路由調溫器(溫度可調型溫控器)ML、加熱器EL、指示燈電路構成。
▲加熱電路由調溫器(溫度可調型溫控器)ML

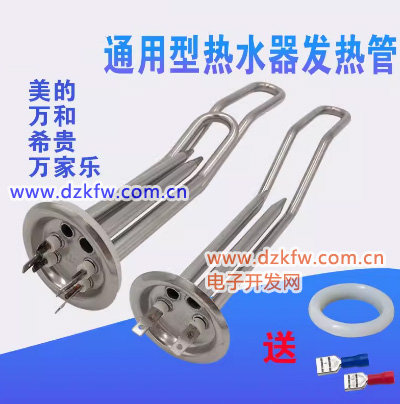

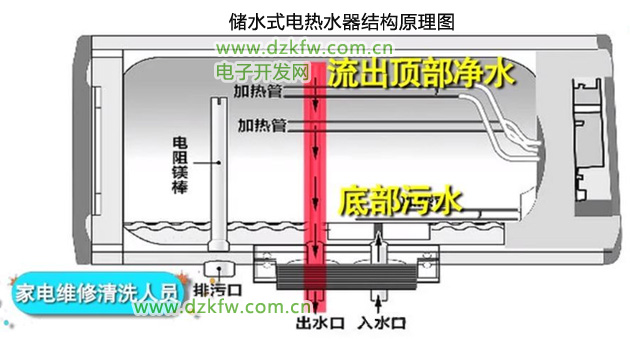

▲加熱器EL，通用型電熱水器發熱管
旋轉ML選擇需要的加熱溫度后，它的觸點閉合，市電電壓通過ML和保護溫控器BT輸入后，不僅為電加熱器 EL 供電，使它發熱開始對桶內的水進行加熱，而且使加熱指示燈HL發光，表明熱水器工作在加熱狀態。
儲水罐內的水溫隨著加熱管的不斷加熱而逐漸升高，當水溫達到調溫器ML設置的溫度后，ML的觸點斷開，不僅使EL失去供電而停止加熱，而且使加熱指示燈HL熄滅，表明加熱結束。隨著保溫時間的延長，水的溫度逐漸下降，當溫度低于設置值10℃后，ML的觸點再次閉合，EL再次進入加熱狀態。重復以上過程，電熱水器就可以為用戶提供一定溫度的熱水。
調節調溫器ML可改變電加熱器EL的加熱時間，也就可以實現水溫的調節。
4.過熱保護電路
過熱保護電路由保護溫控器BT構成。當調溫溫ML的觸點粘連導致電加熱器EL長時間加熱或桶內無水使EL干燒，導致EL加熱的溫度達到ML的設置值后，BT內的觸點斷開，切斷EL的供電回路，以免EL等器件過熱損壞，實現防干燒和過熱保護。
