會員注冊提問者要求延時關燈電路延時約為10秒，并且電路越簡單越好，那么推薦使用三極管分立元件構成的簡易延時電路。這種電路簡單易制、成本低廉，不需調試即可工作。

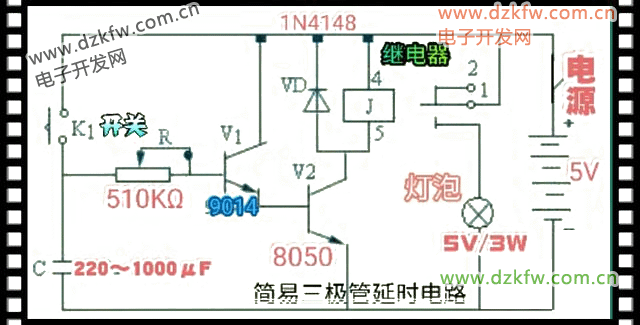

▲ 簡易三極管延時電路。
上圖為三極管構成的簡單延時電路。電路的延時時間由電阻R和電容C的實際標稱值決定。當按下開關K1時，5V電源對C快速充電，使C兩端的電壓接近5V，松開K1后，C將通過R及V1、V2的發射結放電。此時V1、V2獲得偏流而導通，于是繼電器線圈得電工作，其常開觸點閉合，5V燈泡得電點亮。隨著C的放電，其兩端電壓逐漸下降，當C兩端電壓小于V1、V2兩管發射結電壓之和（約1～1.2V）時，V1、V2截止，繼電器線圈失電，其常開觸點斷開，燈泡熄滅。
若電容C取220μF，通過調整R的阻值，即可獲得所需的延時時間。制作時，繼電器選用工作電壓為5V的。VD選用1N4148。三極管V1用常用的9014，V2用8050。K1用普通的微動開關。

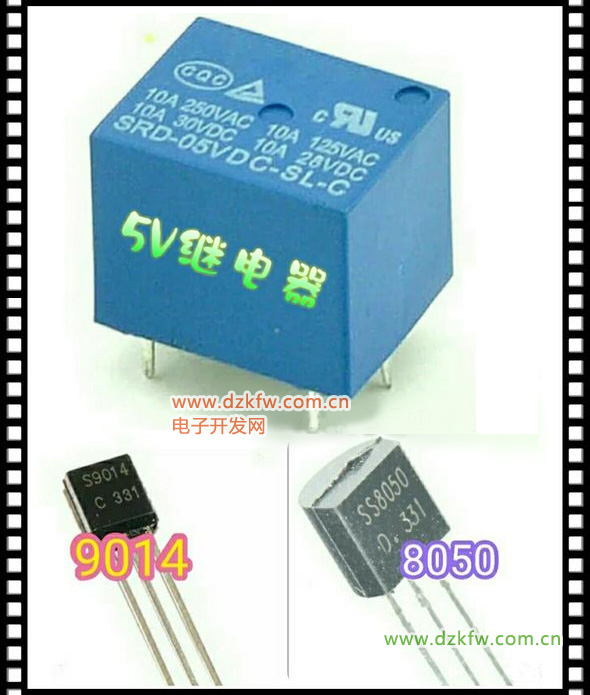

▲ 本電路用的繼電器及三極管的外形。

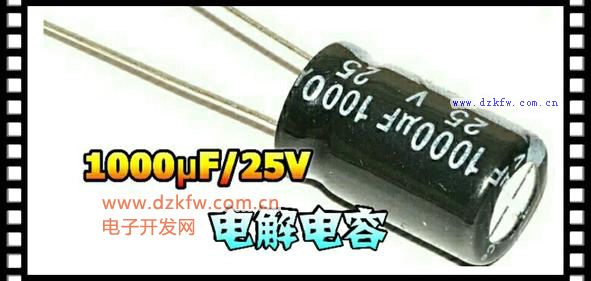

▲ 鋁電解電容的外形。
