圖1-1  電容器結構原理圖

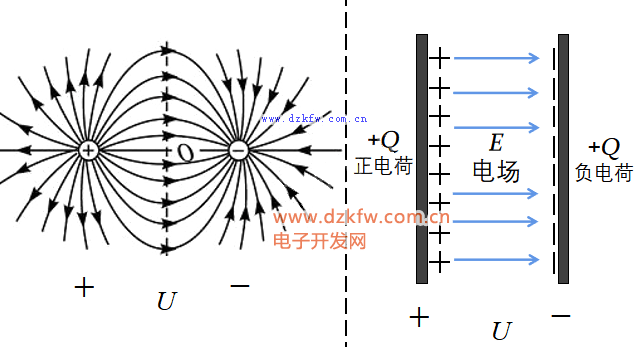

所謂接有電壓，是指兩極板間存在電位差，即兩極板的電位不相等。類似于兩個異性電荷之間存在電壓和電場，兩極板相當于兩群異性電荷，顯然它們之間也存在電壓與電場，如下圖1-2所示。

圖1-2

根據上文，給電容器施加電壓，兩極板上就會聚集等量異性電荷。這句話有兩個關鍵點：一個是聚集，另一個是等量異性。

1、聚集：所謂聚集，簡單來說，就是電荷扎堆，這就好比上課鈴響時一大堆學生涌進教室并坐好，電荷聚集是指在外加電壓（即外加電場）的作用下，這些電荷受到電場力的作用往一個方向跑，最后跑到電容器的極板上并坐好（因?yàn)榍懊媸墙^緣介質，無路可走了）。

2、等量異性：所謂等量異性，是指兩極板上的電荷量相等，且一正一負。而實際上，移動的其實只有自由電子（負電荷），由于大量自由電子都往一個方向跑，所以留下很多的正離子，這些正離子聚集在一起就是所謂的正電荷量。基于電荷守恒，跑了多少負電荷，就會留下多少正電荷，所以它們是等量的。

綜上，電容器兩極板間要建立電場，產生電壓，實質上是靠電荷的定向移動實現的。而電荷的定向移動會產生電流，換言之，電容的電壓變化會產生電流！這也是電容隔直通交的原因，因?yàn)楫?dāng)輸入電壓不變時，極板上的電荷量就不變，也就沒有電荷的移動，即電流為零；而當輸入電壓交變時，由于電壓一直在變化，所以極板上的電荷量也隨之一直變化，表明一直有電荷在極板上來來往往，即存在電流。

顯然，電容電壓是可以變化的，但為什么不能突變呢？在解答這個問題之前，我們有必要了解一下兩點。

1、所謂突變（又稱躍變），是指變量的數值變化不需要過程，能直接變化，如下圖1-3的（1）所示的電壓曲線。此時，電壓曲線在數值變化處的斜率（即變化率）為無窮。反正，不能突變是指變量的數值變化需要過程（即需要時間），其變化率可求。

圖1-3

2、電場存在能量，而能量不能突變。把一個電荷置于某個電場中，這電荷就會受到電場力的作用發生移動，此時電場能轉化為動能，即電場對電荷做功，這表明，電場是存在能量的，就好比人在高處會往下掉，重力場對人做功，將重力勢能轉化為動能。能量不能突變，能量的變化是靠做功來實現的，做功需要時間，其速度就是功率。簡單來說，能量的變化是一個過程，即使這個過程再短。

知道了以上兩點，那么，電容電壓為什么不能突變的原因也就找到了。用通俗的語言來講，那就是因?yàn)殡娙蓦妷汉湍芰渴怯芍苯雨P(guān)系的，由于能量不能突變，所以電壓也就不能突變。電壓的存在就等同于電場的存在，而電場存在能量，且電壓越大，電場越強，能量就越大，若電壓為零，電容的能量也就為零。

另外，也正是因?yàn)殡娙莸倪@種電壓與電場能量的關系，所以它是一種儲能元件，當電壓不變時，它所具有的能量就能一直保存在極板間，不會消失。而所謂的電容充放電過程，其實就是電容電壓變化，從而改變電場能量的過程。

以上，就是本次所分享的內容，其實關于電容電壓為什么不能突變，也可以從數學的角度分析，但為了大家便于理解，我也沒必要寫的太復雜。至此，本次的知識分享，你看明白了？
