會員注冊第 4 節 一階電路的零狀態響應
零狀態響應：儲能元件的初始狀態為零，僅由外加激勵作用所產生的響應，稱為零狀態響應（ zero-state response ）。
一、 RC 電路的零狀態響應
圖 5.4-1 所示 RC 電路，開關閉合之前電路已處于穩態，且電容中無儲能，即
。
時開關閉合，討論
時響應的變化規律。
t=0 時開關閉合，則由換路定則得
這時直流電壓源 Us 與 R 、 C 構成回路，由 KVL 得
這是一階非齊次微分方程，它的解由對應的齊次微分方程的通解和非齊次微分方程的特解組成。采用常數變易法來解，得 RC 電路的零狀態響應為
當 t →∞時，電路已達到新的穩態，電容又相當于開路，則
，
因此，電容電壓的零狀態響應為
式中，
為 RC 電路的時間常數。
二、 RL 電路的零狀態響應
圖 5.4-3 所示電路，
時開關 S 處于閉合狀態，電感的初始狀態
，
時開關打開。討論開關打開后響應的變化規律。
t=0 時，開關 S 打開，直流電流源 Is 開始對電感充電，這時
這也是一階非齊次微分方程，解得
式中，

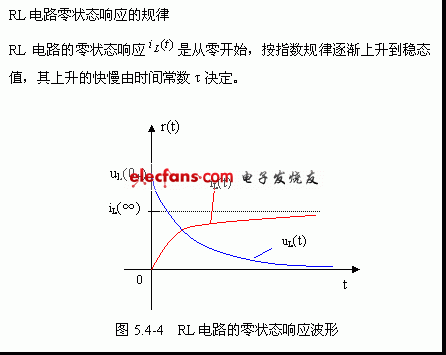

為 RL 電路的時間常數。當 t →∞時，這時電路已達到新的穩態，電感相當于短路。
，
因此，電感電流的零狀態響應為
三、一階電路零狀態響應的計算
計算步驟
1 、求 t →∞時的穩態值。
對于 RC 電路，求
；對于 RL 電路，求
。
2 、求電路的時間常數τ。
對于 RC 電路，
，對于 RL 電路，
。其中， R 為從電容 C 或電感 L 兩端看進去的戴維南等效電阻。
3 、求出零狀態響應
RC 電路：
RL 電路：
4 、如需求其它響應，再根據已求得的
或
去求解。
例 5.4-1 圖 5.4-5 所示電路，已知
時開關 S 處于位置 2 ，且電感中無儲能， t=0 時開關 S 撥到位置 1 ，求
時的
，
。
解：電感的初始儲能為 0 ，則
電路換路后， t →∞時，電路進入新的穩態，電感又相當于短路，則
換路后，從電感兩端看進去的等效電阻是 4 Ω和 8 Ω兩個電阻串聯，即R=4 ＋ 8=12 Ω
所以，時間常數為
因此，電路的零狀態響應為
