會員注冊濾波電路又稱為濾波器，是一種選頻電路，能夠使特定頻率范圍的信號通過，而使其它頻率的信號大大衰減即阻止其通過。按其工作頻率范圍的不同，濾波電路可分為低通濾波器、高通濾波器、帶通濾波器、帶阻濾波器和全通濾波器。僅由電阻、電容、電感這些無源元件組成的濾波電路稱為無源濾波器。如果濾波電路中含有有源元件，如集成運放等，則稱為有源濾波器。與無源濾波器相比，有源濾波器具有體積小、效率高、帶負載能力強、頻率特性好，而且在濾波的同時還可以將有用信號放大等一系列優點，因而得到廣泛應用。
圖1(a)所示電路為一階有源低通濾波電路。
 |
 |
| 圖1(a) 電路圖 | 圖1(b) 頻幅特性 |
由RC電路可知
 |
(1) |
根據同相比例運算電路的運算關系，有
=(1+
)
，故濾波器的電壓傳遞函數為
 |
(2) |
令
，即
，上式可變為
 |
(3) |
當f=0時,
，其中
為電路的通帶放大倍數。
當f=f0時，
。
當f=∞時，
。
其幅頻特性如圖1(b)所示。

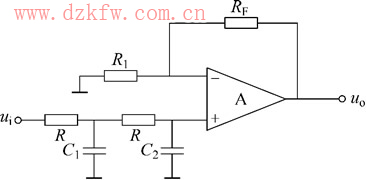

為改善濾波效果，使f>fo時，信號衰減的更快，一般在圖1(a)所示的一階低通濾波器的基礎上再增加一級RC電路就構成二階有源低通濾波器，如圖2所示。
 |
 |
| 圖2(a) 電路圖 | 圖1(b) 頻幅特性 |
