會員注冊一、諧振電路：對于包含電容和電感及電阻元件的無源一端口網絡，其端口可能呈現容性、感性及電阻性。當電路端口的電壓U和電流I出現同相位時，電路呈現電阻特性，稱為諧振現象，這樣的電路稱為諧振電路。
諧振的實質是電容中電場能與電感中的磁場能互相轉換，此增彼減，完全補償。電場能和磁場能的總和時刻保持不變，電源不必與電容或電感往返轉換能量，只需要給電路中電阻所消耗的電能提供能量即可。
二、諧振電路的分類：串聯諧振、并聯諧振。

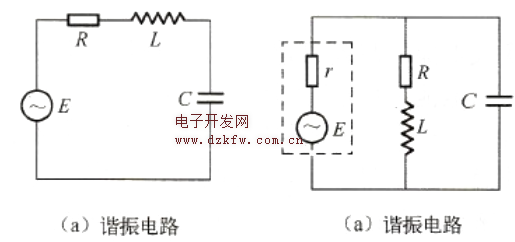

(1)、串聯諧振如下左圖所示，此時電路的等效阻抗最小，電流最大，阻抗為存電阻特性，串聯諧振又叫電壓諧振。
(2)、并聯諧振如下右圖所示，此時電路的等效阻抗最大，電流最小，阻抗為存電阻特性，并聯諧振又叫電流諧振。

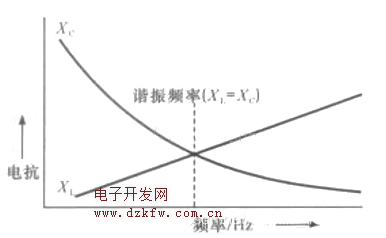

三、諧振頻率：當諧振電路外部輸入電壓的頻率達到某一個特定頻率時，諧振電路的感抗和容抗相等(XL = XC)，諧振電路對外呈存電阻特性，即為諧振，而此刻的頻率即為諧振頻率。
(1)、串聯諧振的諧振頻率：電路的交流阻抗為：
。當發生諧振時，
。因此可以計算得到串聯諧振電路的諧振頻率為：
。
(2)、并聯諧振的諧振頻率：同理可得
。
