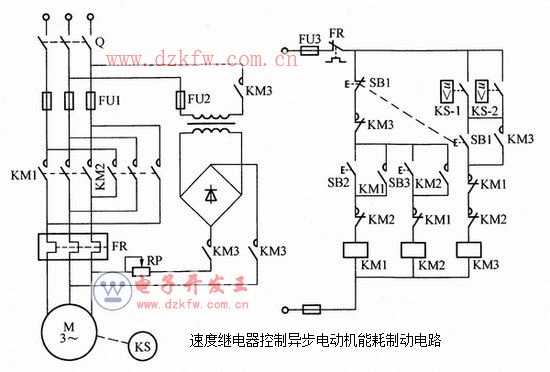

會員注冊如下圖所示為速度繼電器控制電動機可逆運轉能耗制動電路。圖中KM1、KM2為電動機正反轉接觸器，KM3為能耗制動接觸器，KS為速度繼電器。
電路工作原理：合上電源開關Q，根據(jù)需要按下正轉或反轉按鈕SB2或SB3，相應接觸器KM1或KM2線圈得電吸合并自鎖，電動機起動旋轉。此時速度繼電器相應的正向或反向觸點KS-1或KS-2閉合，為停車接通KM3實現(xiàn)能耗制動作準備。
停車時，按下停止按鈕SB1，電動機定子三相交流電源被切斷。當按鈕SB1按到底時，KM3線圈得電并自鎖，電動機定子繞組接入直流電源進行能耗制動，電動機轉速迅速下降。當速度繼電器轉速低于120r/min時，速度繼電器釋放，其觸點KS-1或KS-2在反力彈簧作用下復位斷開，使KM3線圈斷電釋放，切斷直流電源，能耗制動結束，電動機轉速繼續(xù)下降至零。
本電路適用于可逆運轉，能夠通過傳動機構來反映電動機轉速，并且電動機容量較大、起停頻繁的生產(chǎn)機械。
