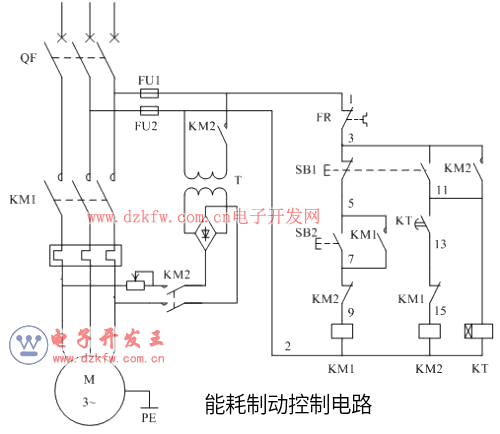

能耗制動控制電路，是電機單向運轉帶全波橋式整流能耗制動的控制電路。在電機運行時，按下停止按鈕SB1，接觸器KM1線圈失電，電機脫開電源。同時，接觸器KM2得電吸合，其常開觸點閉合，將橋式整流電路接入定子繞組中，由A相流入C相流出，產生一個反向的制動轉矩，使電動機停止轉動。當電機轉速接近于零值時，時間繼電器KT的延時斷開常閉觸點延時動作，使KM2和KT的線圈失電，制動結束。
三相異步電動機能耗制動控制原理和方法圖解
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2020-06-14
當電動機電源斷開后，立即使定子繞組接上直流電源，于是在定子繞組中產生一個磁場，轉子切割這個磁場，產生與原轉向相反的轉矩產生制動作用。
Tags：電動機,能耗制動
