會員注冊浪涌也叫突波，顧名思義就是超出正常工作電壓的瞬間過電壓。本質上講，浪涌是發生在僅僅幾百萬分之一秒時間內的一種劇烈脈沖。可能引起浪涌的原因有：重型設備、短路、電源切換或大型發動機。而含有浪涌阻絕裝置的產品可以有效地吸收突發的巨大能量，以保護連接設備免于受損。
浪涌電流是電源或電氣設備在接通時消耗的瞬時高輸入電流。這是由于為電容器和電感器或變壓器充電需要很高的初始電流。浪涌電流也稱為接通浪涌或輸入浪涌電流。

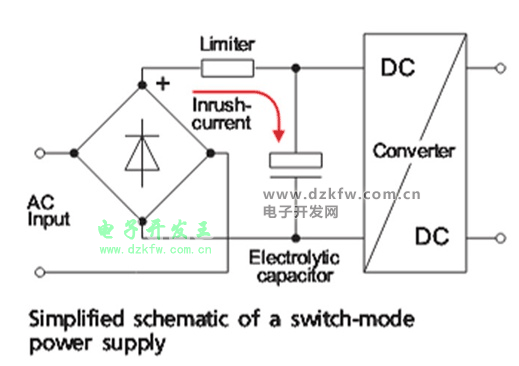

接通時，電源中的放電電容器提供低阻抗，當它們從零充電至最大值時，允許大電流流入電路。這些電流可能高達穩態電流的20倍。即使它僅持續約10毫秒，它仍需要30到40個周期才能使電流穩定到正常工作值。如果沒有限制，那么大電流除了會在電源線上產生電壓驟降之外，還會損壞設備，并導致由同一電源供電的其他設備發生故障。
如何限制浪涌電流？
下面介紹4種限制浪涌電流的方法，其中兩種常用的保護方法是：無源（其中電阻性限流裝置與電源串聯連接）和有源（有源），其使用由電阻器，開關裝置和控制電路組成的電子電路。
1.串聯電阻
對于小功率電源，電阻器與電源輸入線串聯連接。但是，由于高功耗和串聯電阻的損耗導致效率低下，該方法不適用于較大的電源。
2.NTC熱敏電阻
該方法使用與電源輸入線串聯的負溫度系數（NTC）電阻器。
在環境溫度下，NTC器件顯示出高電阻，而在接通電源時，高電阻會限制流入電路的浪涌電流量。隨著電流的流動，熱敏電阻溫度升高，從而大大降低了電阻。這穩定值小于1歐姆，并能夠允許穩態電流流入電路。
3.并聯電子開關
使用與熱敏電阻或電阻并聯的電子開關或繼電器。當前的限制設備在啟動時提供高電阻，此后開關被打開以使設備短路。該方法可確保熱敏電阻能夠冷卻到其初始電阻，并準備好在電源故障和恢復時，或者在關閉設備然后立即將其關閉時，防止后續的浪涌。
4.有源電路
有源電路包括電阻器，晶體管，三端雙向可控硅開關元件或晶閘管以及控制電路以驅動開關設備。這些適用于需要熱重啟功能的應用程序。
保護方法的選擇取決于浪涌電流的頻率，成本，設備功率水平，預期的可靠性和性能。NTC熱敏電阻被廣泛用作限制裝置，并且與有源電路相比，由于其簡單的設計和低成本而被首選，但是它具有一些缺點，使其不適合在極端天氣條件下或敏感應用中使用。
